Die analogen Eingänge "Analogeingänge" der S7 lassen sich nicht ohne normieren und skalieren verwenden. Um die analogen Eingänge zu normieren und zu skalieren braucht es die Funktionen "NORM_X" und "SCALE_X".

TIA Portal Simatic S7 1200 normieren:

Über die Funktion NORM_X wird der Eingang ausgewertet. Die analogen Eingängen können eine Spannung von 0-10 Volt (und etwas darüber) auswerten, dazu den MIN Wert auf 0 und den MAX Wert auf 27648 eintragen. Sollte bei der Simatic S7 beim drehen des Potis die rote ERROR LED leuchten ist die Spannung am analogen Eingang zu hoch.

TIA Portal Simatic S7 skalieren:

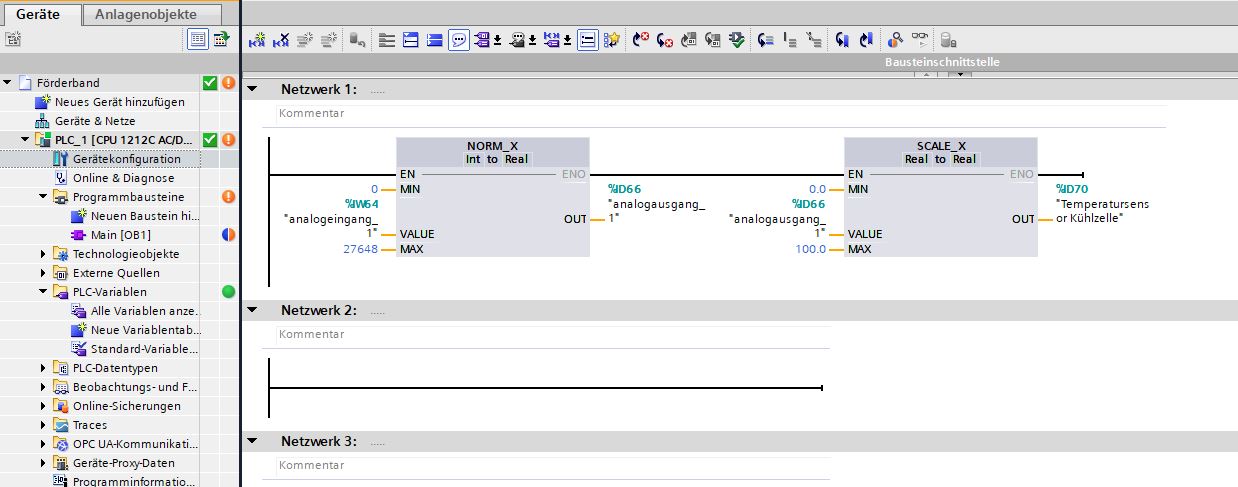

Über die Funktion SCALE_X wird nun festgelegt was 0 Volt und was 10 Volt bedeuten. Dazu bitte in das Datenblatt des Sensors oder des Fühlers schauen.

TIA S7 analogeingänge normieren und skalieren norm x und scal x 1

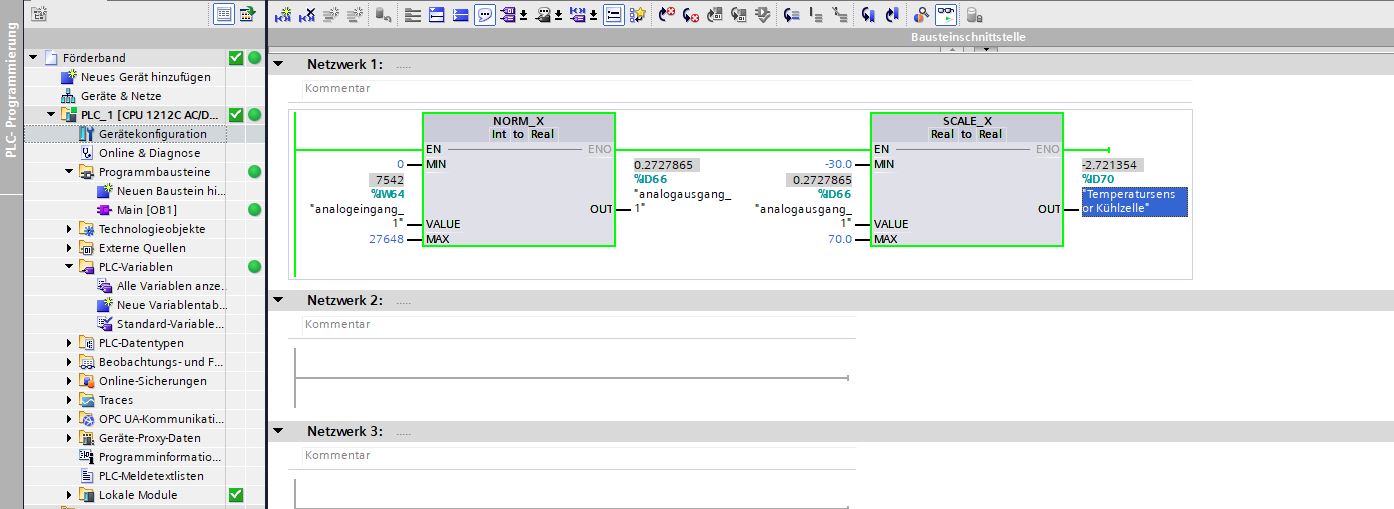

Hier zum Beispiel ein Temperaturfühler der bei 0 Volt -30 Grad ausgibt und bei 10 Volt +70 Grad ausgibt. Die Simatic S7 macht dann automatisch aus dem 0-10Volt eine Integer Zahl mit 0 bis 27648 und daraus eine Real Zahl mit 0 bis 1 mit 6 Kommastellen. Aus dieser Real Zahl dann eine eine weitere Real Zahl zwischen -30 und +70.

TIA S7 analogeingänge normieren und skalieren norm x und scal x 2

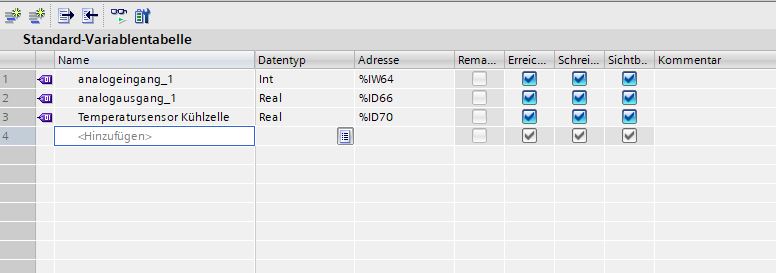

Variablen Tabelle:

 Natürlich reicht es nicht die Variablen aus meinem Beispiel einfach in die Textfelder einzutragen. In der Variablentabelle müssen diese auch noch eingetragen werden.

  • integer, %IW64 ist immer der analoge Eingang an der Simatic, dieser Wert sollte nicht geändert werden, der Text ist frei wählbar
  • Real, %ID66 kann frei gewählt werden
  • Real, %ID70 kann frei gewählt werden

TIA S7 analogeingänge normieren und skalieren norm x und scal x 3
