 Mindestens eine dieser Grundschaltungen kommt in jedem Haushalt vor. Außerdem lässt sich mit diesen vier Grundschaltungen fast alles in einem Haus steuern und betreiben.

  • AN & AUS Schaltung
  • Wechselschaltung
  • UND Schaltung
  • ODER Schaltung
  • Kombinierte Schaltung.


Neben den praktischen Anwendungen, die ich aufzählen werde, findet man diese Kontaktvarianten immer auch in Schützschaltugen, die ich aber nicht explizit nennen werde.

AN & AUS Schaltung:

Die Grundlegendste aller Schaltungen: Mit einem Kontakt wird ein Verbraucher ein-oder ausgeschaltet.

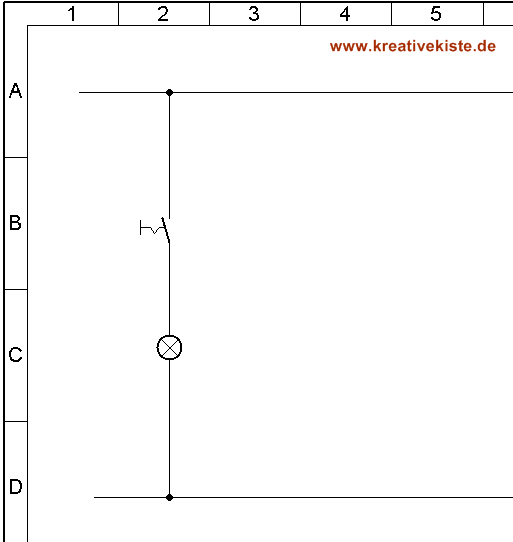

1 An aus Schaltung

Anwendung:

  • Lichtschalter
  • Steckdosenleiste
  • Fernseher
  • Klingel
  • Kühlschranklicht
  • Monitor
  • Autostarter

Wechselschaltung:

Mit zwei Wechselschaltern wird eine Lampe (oder ein anderen Verbraucher) ein- und ausgeschaltet.

2 Wechselschaltung

Anwendung:

  • Schaltungstechnik
  • Im Treppenhaus
  • Im Schlafzimmer
  • In Büroräumen
  • In kleinen technischen Anlagen

UND Schaltung:

Die UND Schaltung ist eine Erweiterung der An-/Ausschaltung, mit mehreren Schaltern, die in Reihe geschaltet sind. Die Lampe kann also erst leuchten, wenn alle Schalter geschlossen bzw. nicht geöffnet sind.

3 und Schaltung

Bei dieser Schaltung wird also immer abgefragt, ob alle Kontakte geschlossen sind. Ist dies der Fall, kann der Strom fließen. Diese Schaltung eignet sich besonders für Sicherheitsschaltungen oder Schaltugen, bei denen Zustände abgefragt werden.


Anwendung:

  • Heckenscheren
  • Lampen (mit Sicherung)
  • Waschmaschine (Türverrigelung)
  • Rasenmäher
  • Papierhäcksler


ODER Schaltung:


Die ODER Schaltung ist eine Erweiterung der An-/Ausschaltung mit mehren Schaltern, die parallel geschaltet sind. Die Lampe kann also leuchten, wenn einer der Schalter geschlossen ist bzw. bleibt.

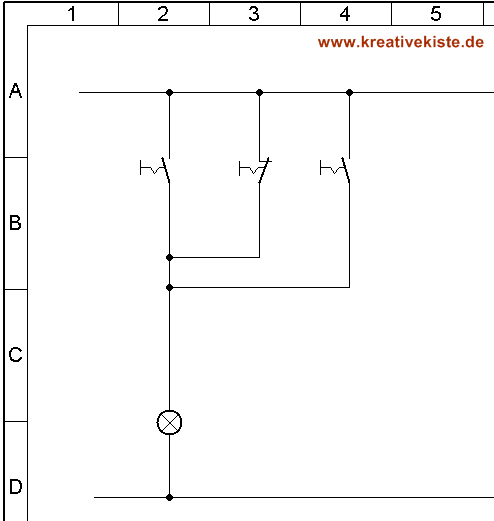

5 oder Schaltung

Anwendung:

  • Hausflurlicht mit Tastern
  • Innenbeleuchtung in Fahrzeugen
  • Ampelschaltung
  • Alarmanlagen
  • Warnmelder



Logische/ Kombinierte Schaltung:

Die logische Schaltung ist eine Kombination aus mehreren An-/Ausschaltern, die sowohl in Reihe, als auch Parallel geschaltet sind.

7 kombinierte Schaltung

Anwendung:

  • In Computern
  • in Produktionsanlagen
  • In Automobilen
  • Beispiele und Anwendungen der UND Schaltung:

UND Schaltung Heckenschere

Erst wenn die Sicherung im Hausanschluss geschlossen und der Stecker eingesteckt ist, hat der erste Schalter Strom. Wird nun der Schalter am Griff gedrückt, kann der Motor noch nicht anlaufen. Erst wenn durch Drücken des zweiten Schalters am Gelenk sichergestellt ist, dass auch die zweite Hand an der Heckenschere ist, läuft der Motor an.

Die Heckenschere besteht aus zwei UND Schaltungen. Nimmt man den Weg bis zum Sicherungskasten, dann sind es insgesamt 4 UND Schaltungen bis die Heckenschere in Betrieb ist.

4 und Schaltung am Beispiel einer Heckenschere




ODER Schaltung, Treppenhaus:

Das Licht in einem Treppenhaus soll von jedem Stockwerk aus eingeschaltet werden können, aber egal von wo es eingeschaltet wird, müssen alle Lampen angehen. Dies wird mit einer ODER Schaltung und einem Relais gelöst. Wird einer der Schalter im oder vor dem Treppenhaus betätigt, zieht das Relais an und schaltet alle 4 Lampen an. Das Relais ist ein Zeitrelais, fällt nach einer eingestellten Zeit wieder ab und schaltet alle Lampen aus.

6 oder Schaltung am Beispiel eines Treppenhauslicht



Logischen oder kombinierten Schaltung:


Eine Waschmaschine enthält sowohl UND, als auch ODER Schaltungen und ist deshalb eine logische oder kombinierte Schaltung.
Es beginnt mit einer An-/Ausschaltung: Dem Start. Dann folgt eine ODER Schaltung. Es kann das Waschprogramm gewählt werden, also 60 Grad, Kaltwäsche, ohne Schleudern usw. Dann folgt eine UND Schaltung. Erst wenn die Türe geschlossen ist, genug Wasser in der Trommel und die Heizung an ist, kann der Motor anlaufen.

So geht es weiter mit vielen anderen UND/ODER Schaltungen. Natürlich ist diese Schaltung noch lange nicht vollständig, aber sie macht das Prinzip einer logischen Schaltung deutlich.

8 logische Schaltung am Beispiel einer Waschmaschine
