 Die Spalte Coil kann mehr als nur die Relais der PLC ein-und ausgeschalten. In dieser Spalte findet sich auch die Setzen und Rücksetzen Funktionen, die Timer Spulen und vieles mehr. Auf dieser Seite möchte etwas auf die "Coil" Spalte eingehen.

 Mit einem Klick auf "DQ" öffnet sich immer das Menü in dem alle Funktionen für die jeweilige "Coil Type" zu finden sind.

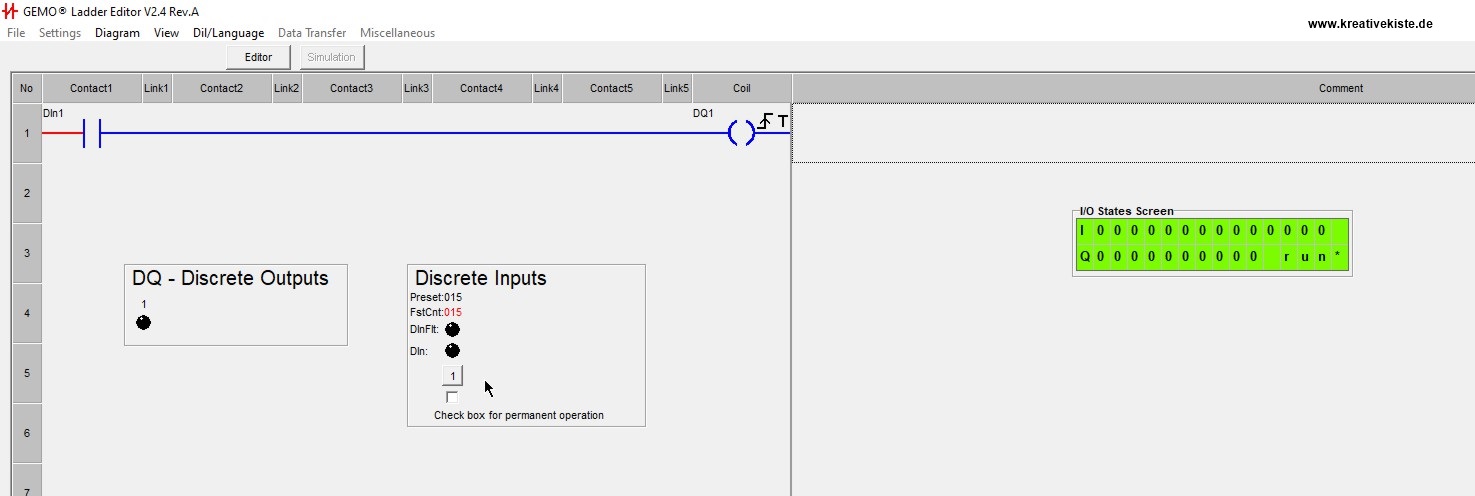

Toggle, pulse Coil:

Diese Spule funktioniert wie ein Stromstoßrelais. Bei jedem Wechsel von HIGH nach LOW ändert der Ausgang seinen Zustand und behält diesen auch bis zum nächsten Flankenwechsel bei.

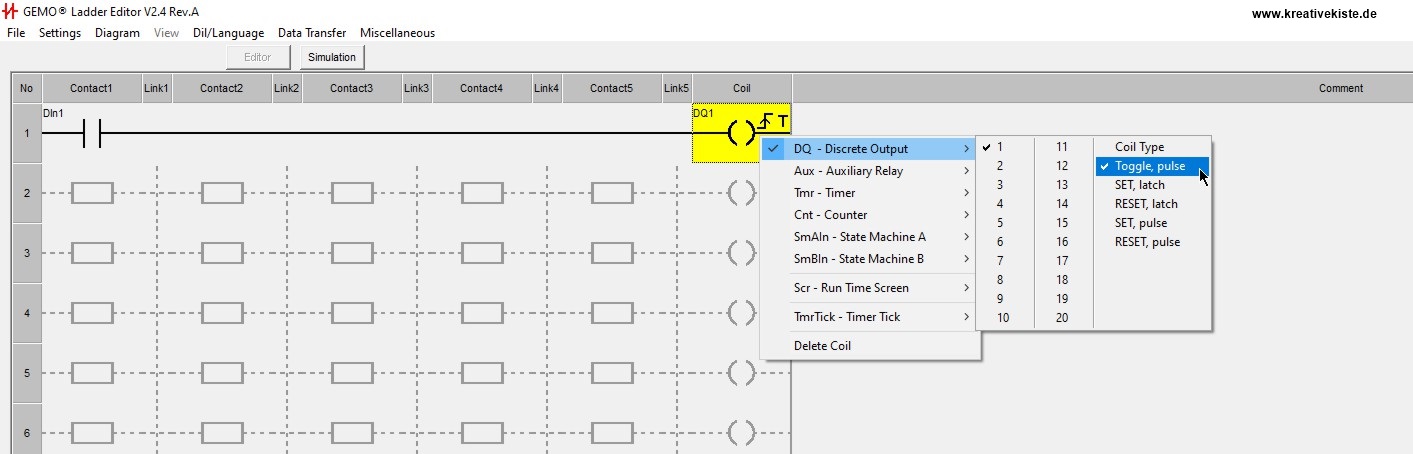

a GEMO PLC toogle pulse

b GEMO PLC toogle pulse

 SET, latch:

SET: bei einem Impuls auf die Set "Spule" wird diese eingeschaltet. Die Spule bleibt eingeschaltet auch wenn kein Signal mehr anliegt.

RESET: bei einem Impuls auf die "reset Spule" wird diese eingeschaltet. Die Spule bleibt ausgeschaltet auch wenn kein Signal mehr anliegt.

LATCH: Heißt übersetzt verriegelt oder verriegeln, das beutetet, solange ein Signal an "reset" anliegt, wird die Spule nicht eingeschaltet. Reset ist also "Dominat". Die "latch Funktion" ist also immer dann wichtig oder notwendig wenn der AUS Befehl wichtiger ist der EIN Befehl.

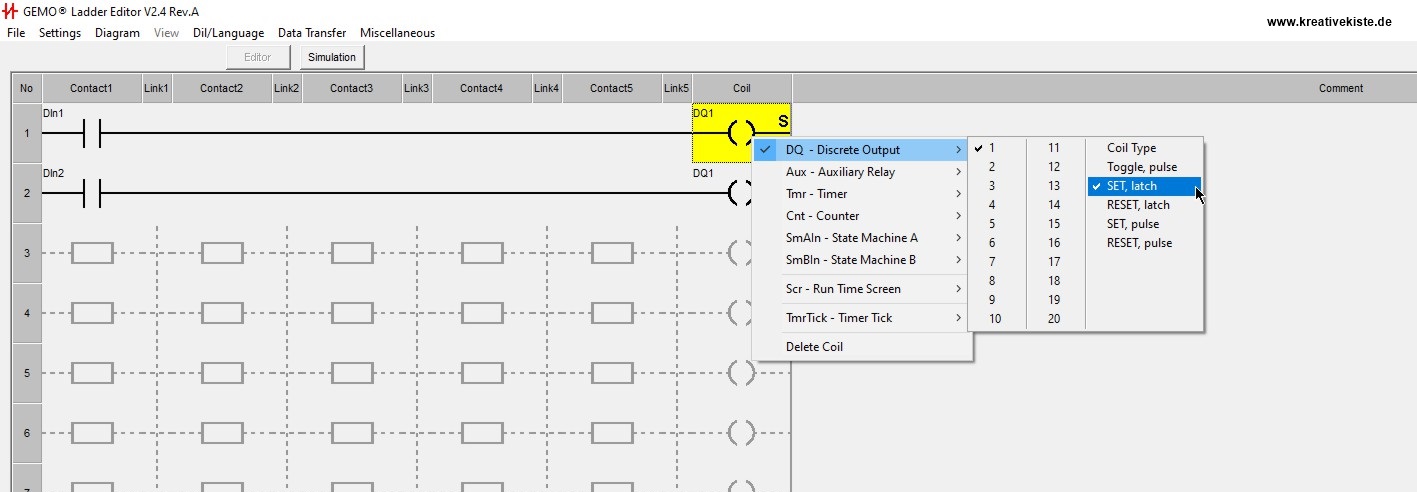

d GEMO PLC SPS set reset

Die "set latch" und die "reset latch" Funktionen müssen in unterschiedlichen Strompfaden eingesetzt werden.

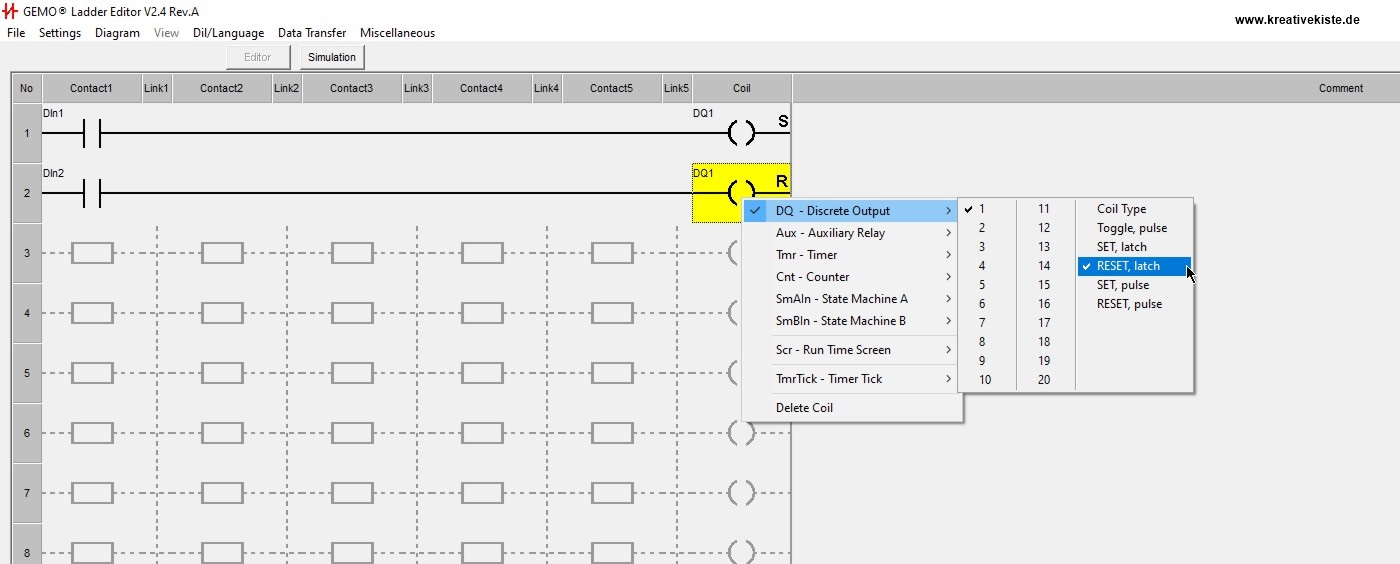

e GEMO PLC SPS set reset

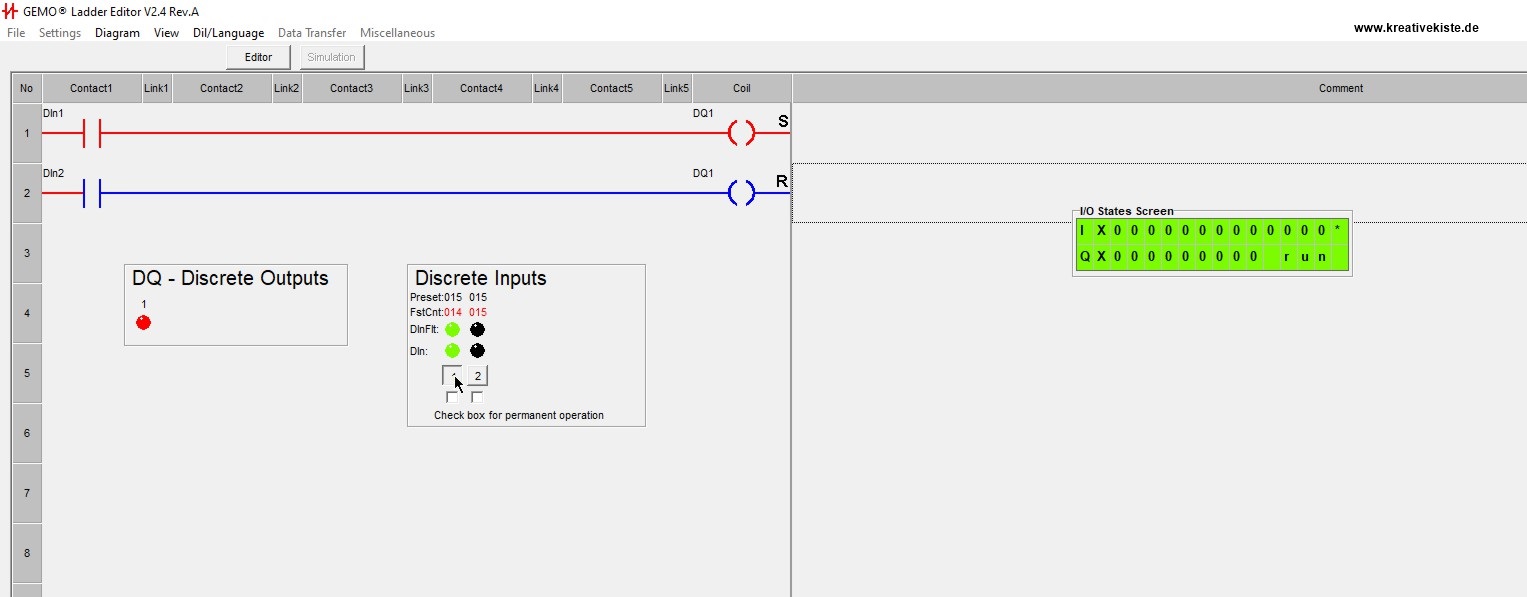

 Über "set" wird die Spule eingeschaltet, siehe DQ--> rot

f GEMO PLC SPS set reset

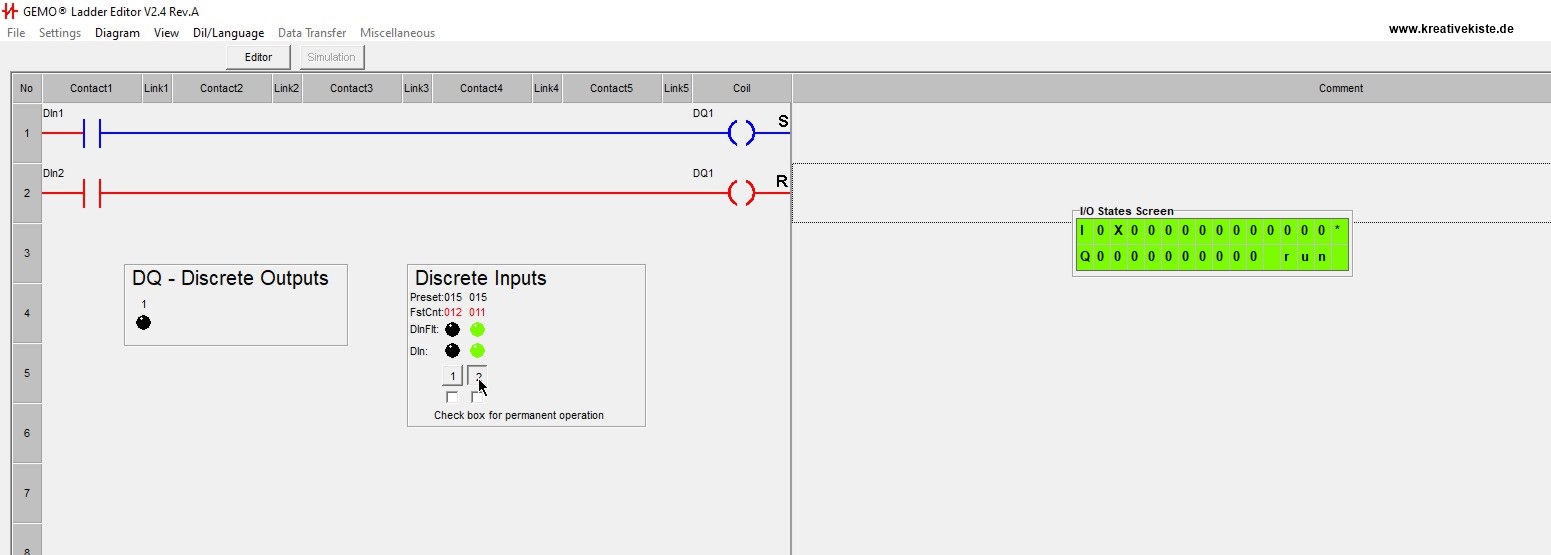

Über "reset" wird die Spule ausgeschaltet, siehe DQ --> grau.

g GEMO PLC SPS set reset

 Sind "set" und "reset" aktiv also EIN, dann ist die Spule AUS, da "reset" Dominant ist.

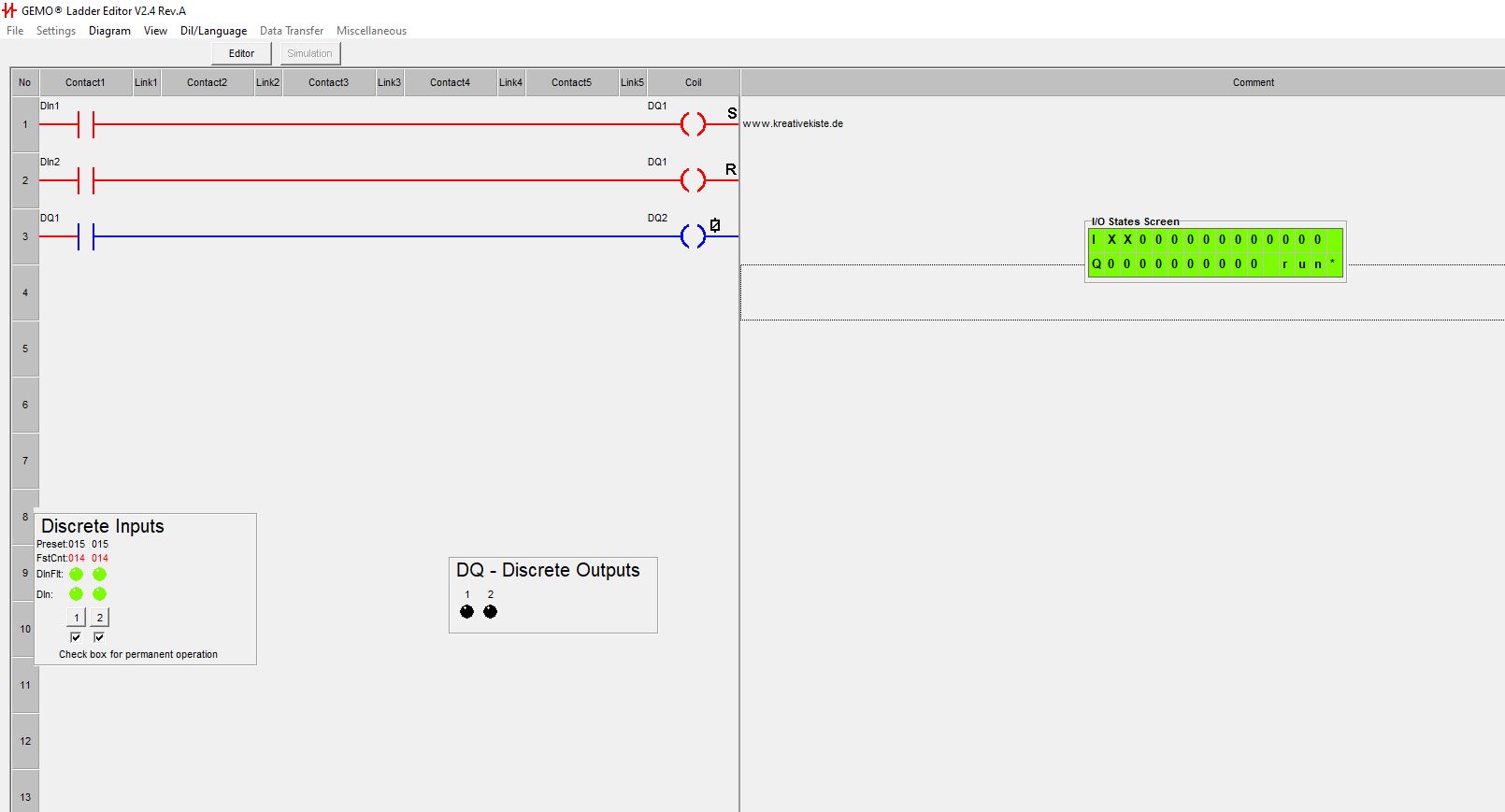

set und reset SPS PLC tutorial

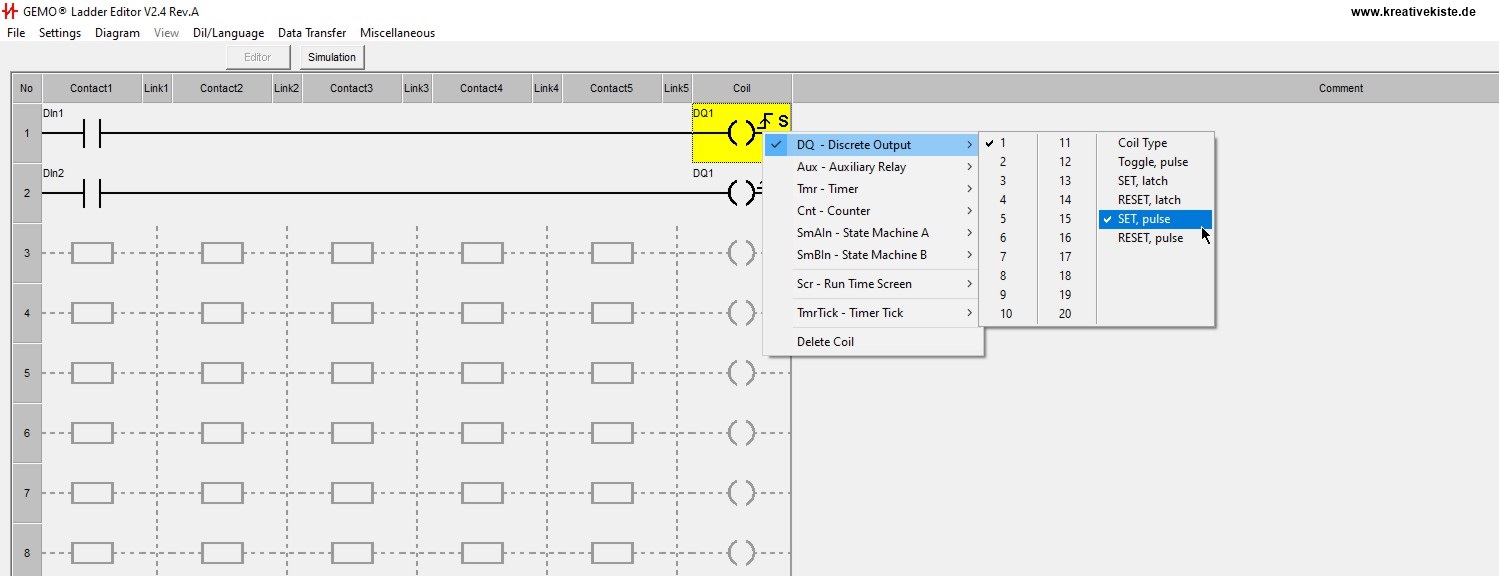

SET, pulse:

Da es durchaus Steuerungen gibt wo die "set" Funktion die Spule einschalten muss auch wenn "reset" aktiv ist, gibt es die "SET, pulse" Funktion.

Hier finde die Änderung der Spule bei jedem Flankenwechsel vor der "set" oder "reset" Spule statt, egal welchen Zustand die Spule hat. Es ist weder "set" noch "reset" Dominant.  i GEMO PLC set reset dominat

Auch hier müssen beide Funktionen wieder eingesetzt werde.

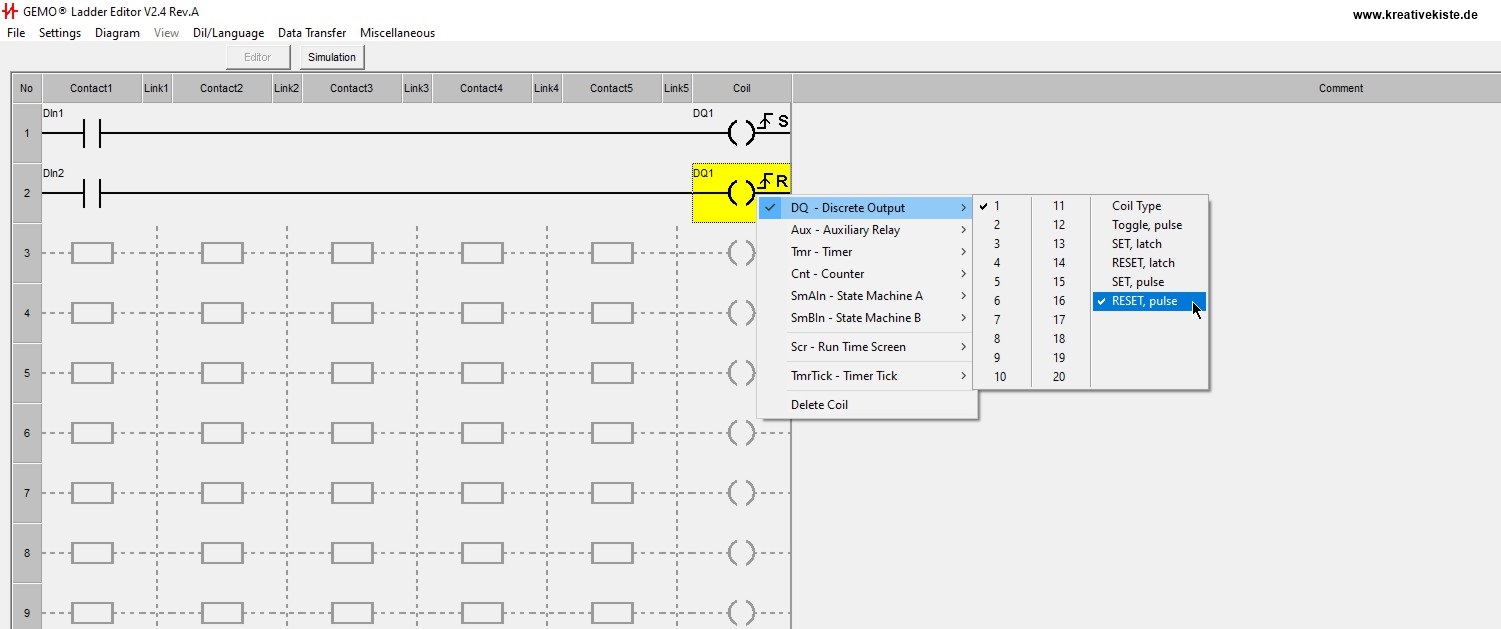

j GEMO PLC set reset pulsed

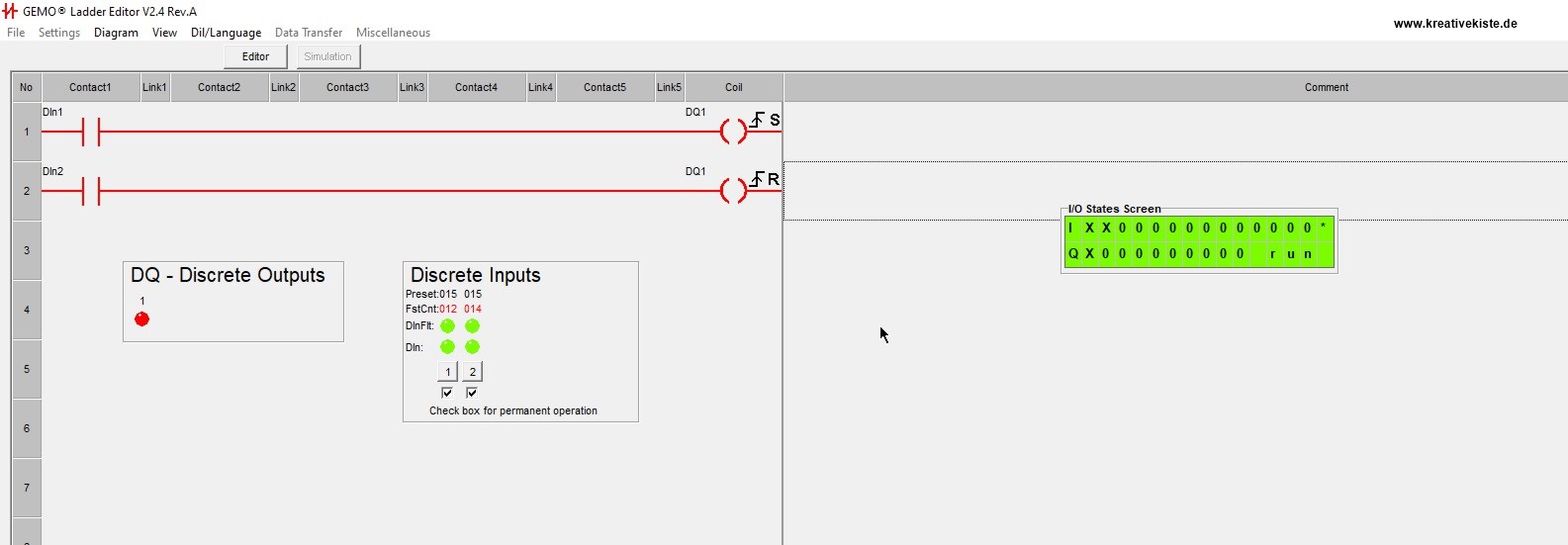

 Wie man in der Simulation sieht kann die Spule auch "EIN" sein, auch wenn "reset" aktiv "war.
k GEMO PLC set reset pulsed
