Wartungsprotokoll für Kleinkälte wie Kühlräume

Eine regelmäßige Wartung ist das Herzstück jeder Kälteanlage, um die Betriebssicherheit zu garantieren und teure Notfälle zu vermeiden. Durch präzise Messungen werden kleinste Abweichungen und Leckagen frühzeitig erkannt, was sowohl die Umwelt als auch den Geldbeutel schont. Nur eine sauber eingestellte Anlage arbeitet energetisch effizient und erreicht ihre maximale Lebensdauer. Diese Seite behandelt die Wartung Kühlräumen, Kühlschränken und Kühltheken (sog Kleinkälte). Es ist eine vereinfachte Version des Wartungsprotokolls der Chillern und Verbundkälteanlagen. Kleinkälte ist  in der Technik weniger komplex, weshalb viele Messungen, wie Öldruck oder Unterkühlung ganz einfach entfallen.

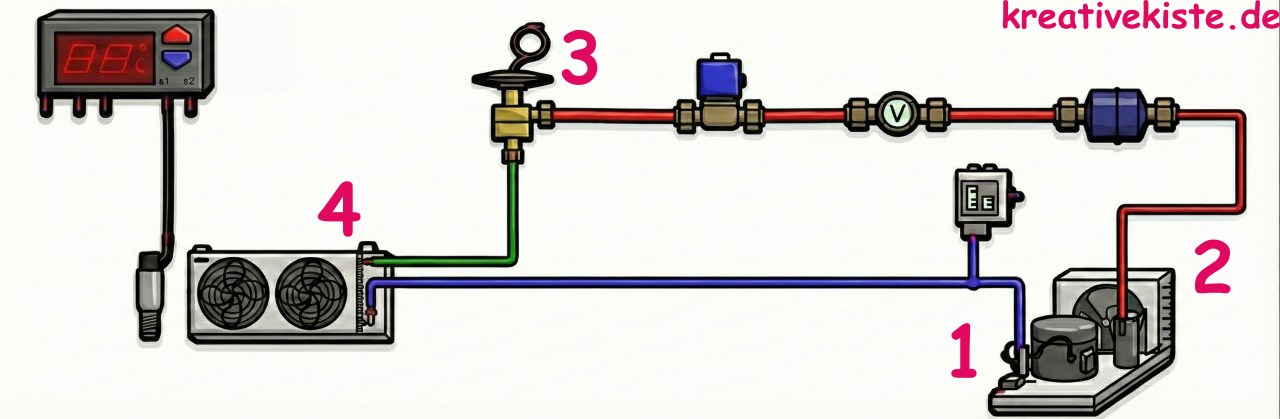

Messpunkte im Kältekreislauf

1. Niederdruck
   1. Saugleitungstemperatur
   2. Verdampfungsdruck, Tc
   3. Verdampfungstemperatur
2.  Hochdruck
   1. Verdichterendtemperatur, Tc
   2. Verflüssigungsdruck
   3. Verflüssigunstemperatur
3. EEV,TEV / Trockner / Schauglas / Magnetventil
   1. Überhitzung --> und damit auch das TEV/EEV
   2. Temperatur Flüssigkeitsleitung vor und nach Trockner
   3. Indikator Schauglas (nach i.B. oder austausch)
   4. Blasenbildung im Schauglas
   5. Magnetventil auf interne Dichtheit prüfen und Spule prüfen
4. Verdampfer
   1. Verschmutzung Wärmetauscher
   2. Funktion Lüfter
   3. Funktion Abtauung
   4. Verschmutzung und Funktion Ablauf
5. Verflüssiger
   1. Verflüssigungsdruck Regelung
   2. Verschmutzung Wärmetauscher
   3. Funktion Lüfter
6. Verdichter
   1. Geräusche / Vibrationen
   2. Strom
   3. Ölsumpfheizung
   4. Druckschalter
7. Ohne Nummer im Bild
   1. Schaltschrank / Regelung
   2. Dichteprüfung
   3. Isolierung

Wartungsprotokoll: Klein-Kälteanlage

Kunde: __________________________

Anlage: _________________________

Ort: _____________________________

Techniker: ______________________

1. Sicht- und Funktionsprüfung

2. Druck- und Temperaturmessung

Umgebungstemperatur: __________ °C

3. Sicherheitsabschaltungen

4. Elektrische Messwerte (Stromaufnahme)

Verdichter / Lüfter

Unterschrift: _______________

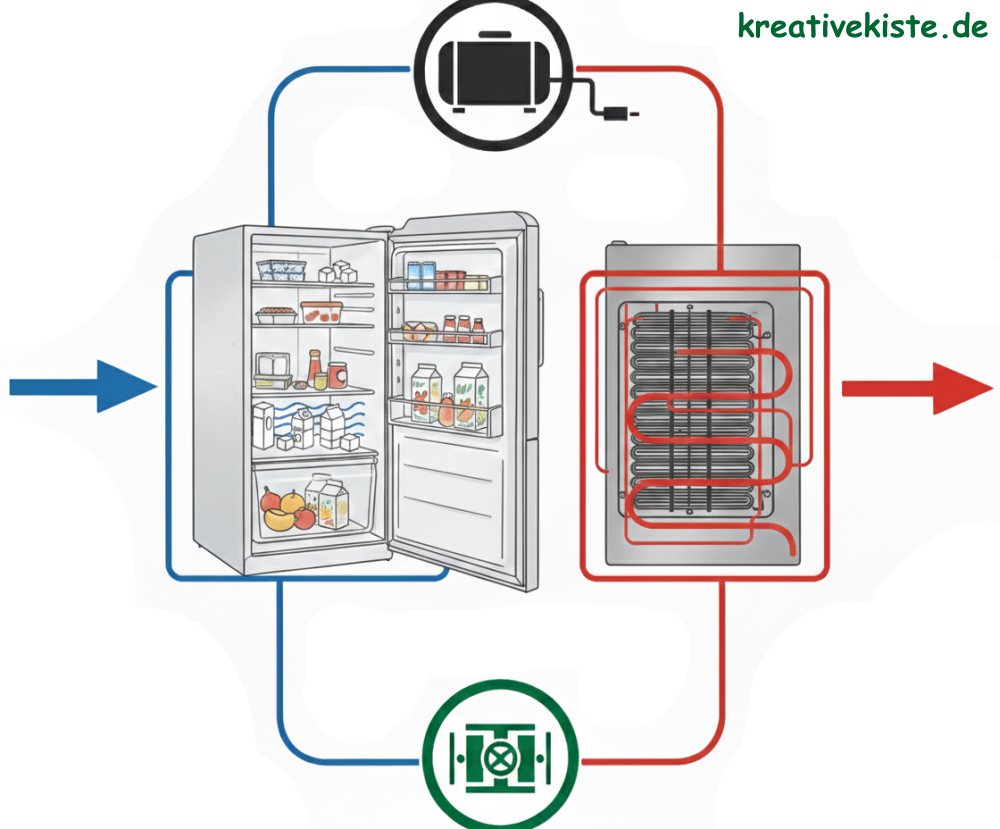

Wartung Kühlmöbel, Kühltheken und Kühlschränke

Für diese Kleinstkälteanlagen, kann das Wartungsprotkoll noch weiter eingeschränkt werden, da hier die Technik nochmal reduziert ist. Damit gibt es oft keine Schaugläser, Regelung der Verflüssigerlüfter und EEVs. Außerdem kann bei kleinen und kleinste Verflüssigungssätzen auch auf die Stromaufnahme usw, verzeichtet werden.

Wartungsprotokoll: Kleinst-Kälteanlage

Kunde: __________________________

Anlage: _________________________

Ort: _____________________________

Techniker: ______________________

1. Sicht- und Funktionsprüfung

2. Druck- und Temperaturmessung

Umgebungstemperatur: __________ °C

3. Sicherheitsabschaltungen

Unterschrift: _______________
