Ein 4-Wege-Ventil (auch Umschaltventil oder Reversierventil genannt) ermöglicht, dass eine Klimaanlage sowohl kühlen als auch heizen kann. Eine Klimaanlage arbeitet mit einem Kältekreislauf, in dem ein Kältemittel durch Verdampfer, Kompressor, Verflüssiger und Expansionsventil zirkuliert. Beim Kühlen nimmt der Verdampfer Wärme aus dem Raum auf und gibt sie über den Verflüssiger nach draußen ab. Das 4-Wege-Ventil sorgt nun dafür, dass diese "Rollen" vertauscht werden, so wird aus einer normalen Klimaanlage eine Heizung. Bei der Wärmepumpe dient das 4-Wege-Ventil vor allem zum abtauen.
YouTube Video, wie Funktioniert ein 4-Wege-Ventil: https://youtu.be/5_RNrs5y5f0
YouTube Video, defektes 4 Wege Ventil feststellen: https://youtu.be/3_1TnW1FjnM
Aufbau

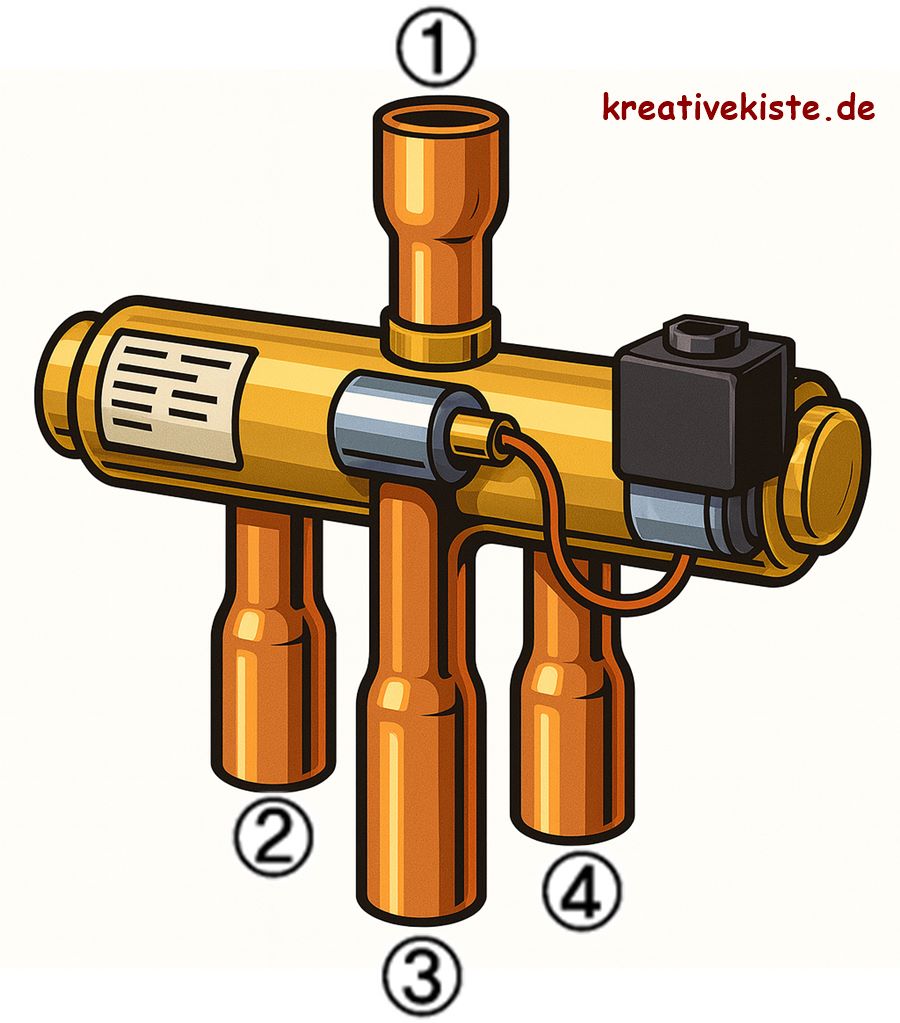

Das 4 Wege Ventil ( Eng. 4 way valve) besteht aus vier Anschlüssen: Dabei ist der Heißgas Eingang 1 und der Saugleitung Ausgang 3 immer gleich, diese beiden Rohre werden nicht umgeschaltet. Die Anschlüsse 2 und 4 dagegen werden zwischen dem Saugleitung Eingang und dem Heißgas Ausgang umgeschaltet. Dazu befindet sich Im Inneren ein Schieber oder Kolben, der über eine Magnetspule umgeschaltet wird.
Funktionsweise

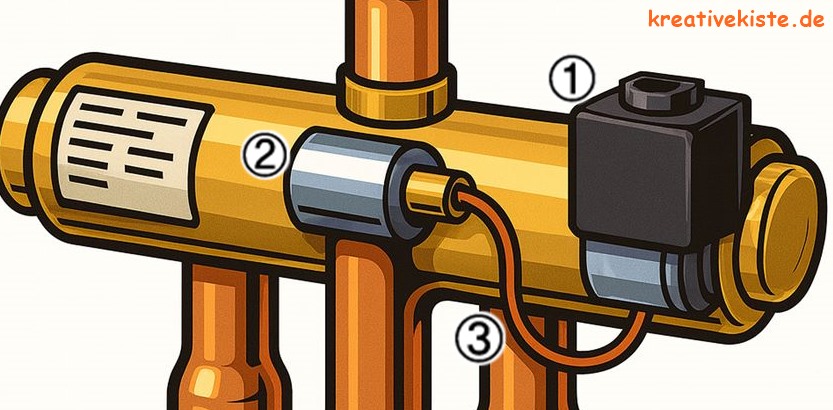

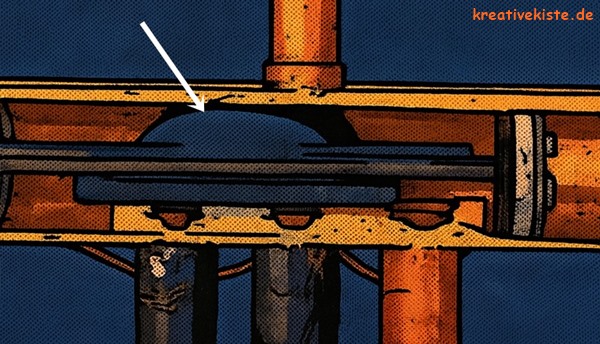

Über eine Magnetspule 1 wird ein kleines Ventil 2 geschaltet. Dieses Ventil verwendet das Heißgas 3 (das kleine dünne Rohr) von dem Eingangsrohr um den großen Schlitten (weißer Pfeil) im inneren hin und her zu schalten.
- Kühlbetrieb:

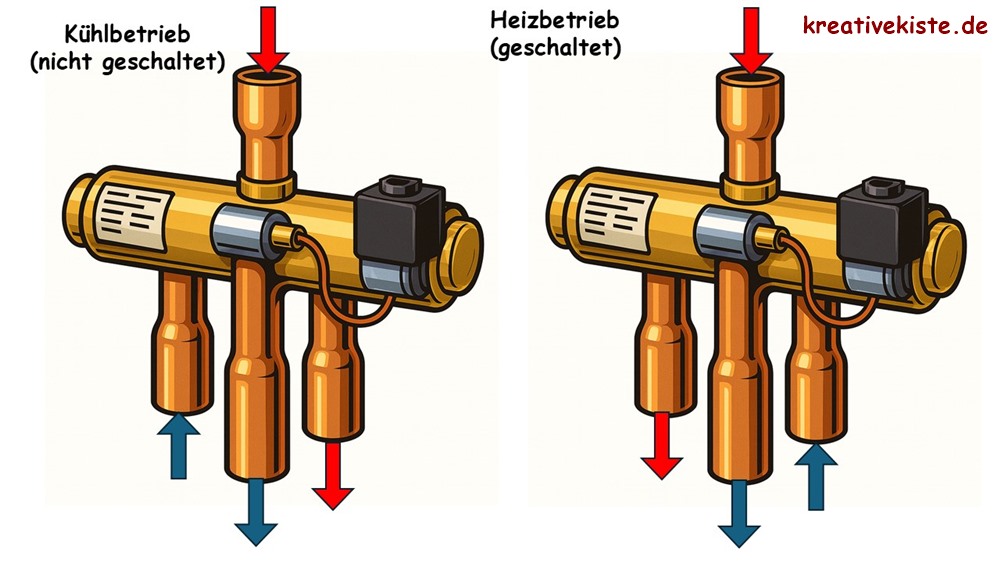

Das Ventil leitet das vom Kompressor kommende Heißgas zum Außenwärmetauscher → dieser arbeitet als Verflüssiger. Der Innenteil bekommt das expandierte Kältemittel → er kühlt den Raum.
- Heizbetrieb:
Das Ventil schaltet um. Nun fließt das Heißgas in den Innenwärmetauscher → dieser gibt Wärme an den Raum ab, ist damit der Verflüssiger und heizt den Raum. Der Wärmetauscher im Außenteil ist nun der Verdampfer.

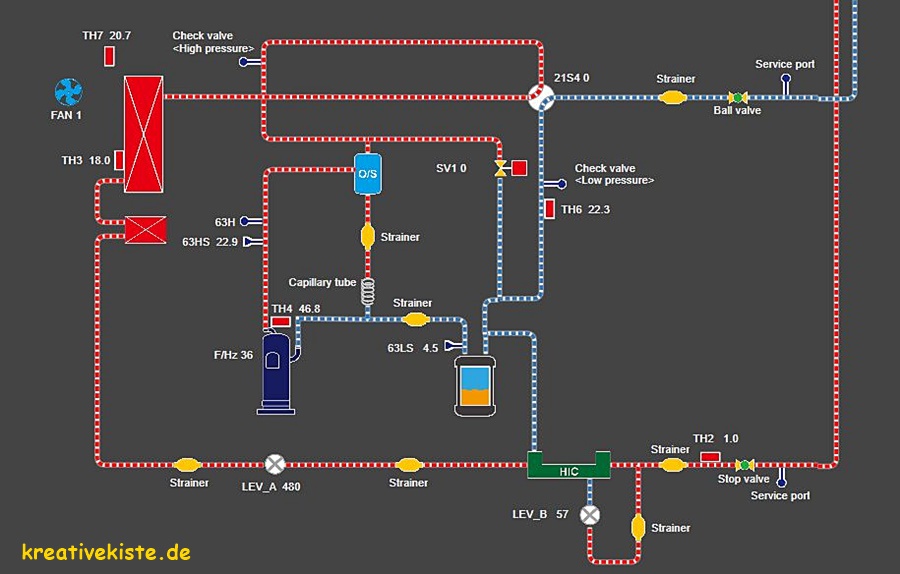

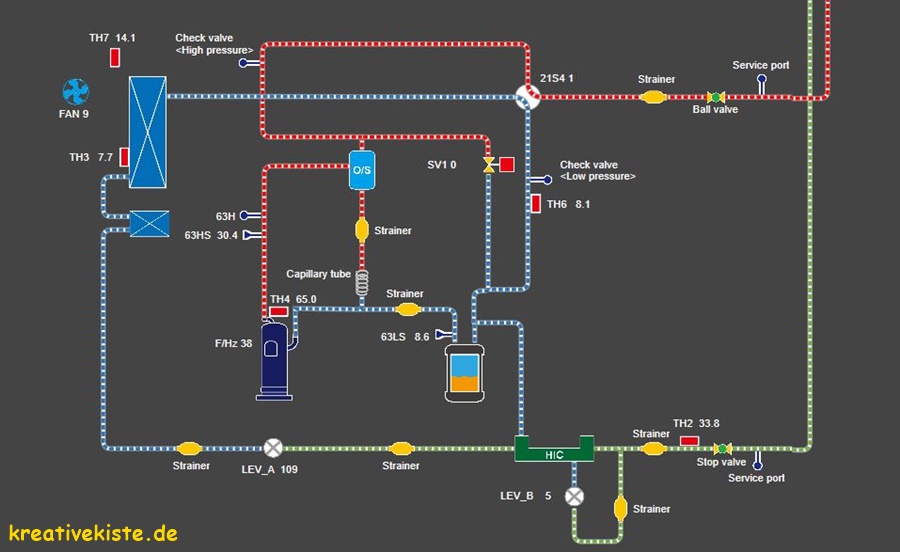

Das Ventil dreht also den Kältekreislauf nicht um, sondern es ändert nur die Strömungswege für das Kältemittel. Die beiden Bilder stammen aus dem MEL tool.
Wichtige Punkte
- Ohne das 4-Wege-Ventil kann eine Klimaanlage nur kühlen.
- Die Umschaltung erfolgt normalerweise automatisch, je nachdem ob man Heizen oder Kühlen auswählt.
- Umschalten geht in aller Regel über das ausschalten des Verdichters.
- Typische Probleme:
- Schieber undicht
- Schieber verklemmt
- Spule defekt
- Kapillarrohre verstopft
Moderne Wärmepumpen haben das 4-Wege Ventil nicht nur zum abtauen, sondern können über die Fußbodenheizung das Haus im Sommer auch zu einem gewissen Maße kühlen.
