Projekt: Der „Piep-Tester“ Ein Durchgangsprüfer aus Kinderhand Wer kennt es nicht? Ein Kabel ist locker oder die Taschenlampe geht nicht. Statt ein fertiges Multimeter zu kaufen wollte ich es mit den Kindern selber bauen. Das Ziel war nicht die industrielle Perfektion, sondern das „Ich hab das selbst gemacht“ Gefühl. Mit Kindern im Alter von 8 und 10 Jahren ist dieses Projekt ideal, um die Angst vor Technik zu nehmen und erste Erfahrungen mit Holz und Strom zu sammeln.
Schritt 1: Das Gehäuse, sägen, schleifen, leimen
Der erste Schritt ist für Kinder oft der spannendste: Das Material bezwingen. Wir haben uns für einfaches Sperrholz entschieden.
- Sägen: Auch wenn die Schnitte nicht 100% gerade werden lasst die Kinder die Säge führen. Ein schiefer Schnitt ist ein Zeichen von Charakter!
- Montage: Wir haben kleine Holzleisten in den Ecken als Verstärkung genutzt. Ein Klecks Heißkleber oder Holzleim reicht völlig aus.

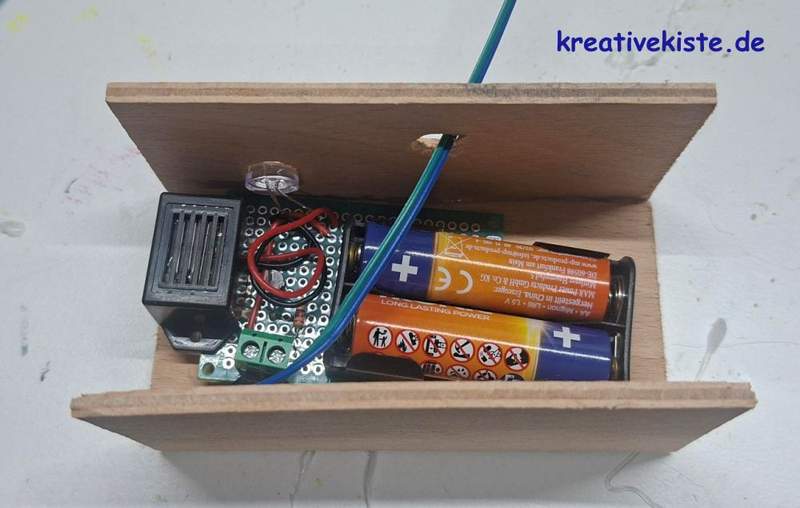

- Design-Entscheidung: Wie man auf den Bildern sieht, haben wir die Box nach oben offen gelassen, dass man die Technik noch sehen kann. Das ist wichtig für das Verständnis: „Woher kommt das Geräusch?“
Papa-Tipp: Widersteh dem Drang, die Säge zu übernehmen, wenn es „nicht perfekt“ aussieht. Ein Kind, das ein schiefes Brett selbst gesägt hat, ist stolzer als eines, das nur beim geraden Sägen des Vaters zugeschaut hat.
Schritt 2: Die Schaltung, wie der Strom fließt

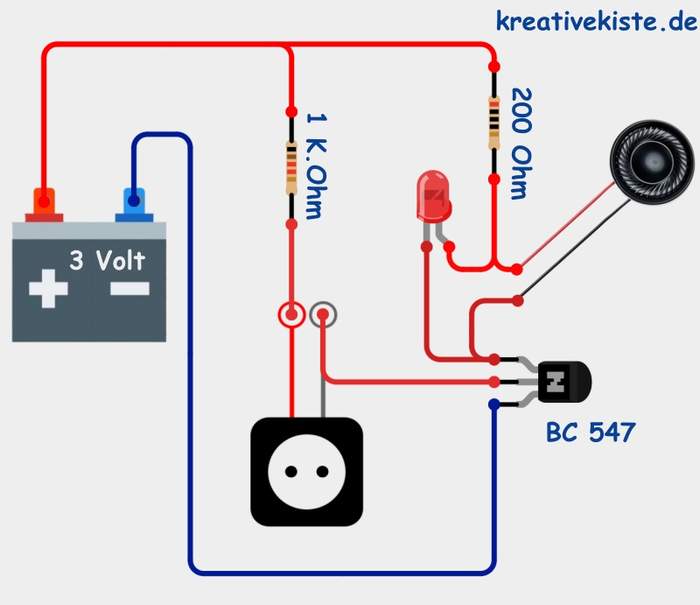

Jetzt wird es magisch. Ein Durchgangsprüfer ist im Grunde der einfachste Stromkreis der Welt: Batterie, Piepser, LED und zwei Kabel, die sich berühren müssen. Nachdem das Holzgehäuse getrocknet ist, geht es an das "Gehirn" des Durchgangsprüfers. Wir haben uns für eine Schaltung mit einem Transistor entschieden. Warum? Weil sie so empfindlich ist, dass sie sogar den kleinsten Stromfluss (z.B. durch eine Bleistiftlinie oder feuchte Hände) erkennt und in ein lautes Signal umwandelt. Das im Bild ist übrigens keine Steckdose, sondern hier werden die Prüfspitzen eingesteckt.
So erkläre ich es den Kindern
Das Löten auf der Lochrasterplatte ist wie "Malen nach Zahlen" mit heißem Metall. Der Schaltplan zeigt uns den Weg:
- Die Brücke bauen: Der Strom kommt von der Batterie und teilt sich auf. Ein Weg geht zur LED/Summer, der andere zum Transistor.
- Der Transistor als Türsteher: Der BC547 hat drei Beinchen. Wir erklären den Kindern: Das eine Bein lässt den Strom rein, das andere lässt ihn raus, und das mittlere Bein (die Basis) ist wie ein Türöffner. Erst wenn wir die Messkabel draußen berühren, drückt jemand auf den "Türöffner" und die LED geht an.
- Die Erfolgskontrolle: Sobald das letzte Kabel verlötet ist, kommt der Moment der Wahrheit. Batterien rein und die beiden Messkabel (Blau und Grün) zusammenhalten. Wenn es piept und leuchtet, ist der Jubel in der Werkstatt garantiert!
Ein Wort zur Technik: Wir haben die Kabel extra durch ein Loch im Gehäuse nach außen geführt, damit die Kinder im ganzen Haus "Leitfähigkeitstests" machen können. Löffel, Alufolie oder sogar die eigene Hand alles wird geprüft! ABER niemals etwas das einen Stecker für die Steckdose hat!!!
Materialliste
Für diesen Tester braucht ihr nur eine Handvoll Bauteile, die in jedem Elektronik-Starterkit stecken:
- 1x Transistor BC547 (Das ist der Schalter).
- 1x LED (Farbe nach Wahl, wir haben eine klare genommen).
- 1x Widerstand 200 Ohm (Schützt die LED). 470 Ohm wenn eine 9 Volt Batterie verwendet wird.
- 1x Widerstand 1k.Ohm (um den Transistor zu schützen). 10K. Ohm bei 9 Volt.
- 1x Summer (Buzzer)
- 1x Batteriehalter (für 2x AA Mignon Batterien) oder 9 Volt.
- 1x Lochrasterplatte (zum Drauflöten)
- Schraubterminal (für den Anschluss der Messkabel).
