Es gibt Bauteile, die kommen und gehen. Und dann gibt es die NE555 / LM555. Er ist nicht einfach nur ein integrierter Schaltkreis; er ist eine Legende aus Silizium. Während moderne Mikrocontroller mit Gigahertz-Taktungen und KI-Kernen protzen, verrichtet der „Triple Five“ seit nunmehr 55 Jahren unbeirrt seinen Dienst. Ob als blinkende LED im ersten Elektronik-Baukasten oder als präziser Taktgeber in Industriemaschinen, dieser Chip ist das Schweizer Taschenmesser der Elektronik.
Was ihn so besonders macht
Der NE555 ist das Paradebeispiel für Genialität durch Einfachheit. Mit nur acht Pins deckt er ein Spektrum ab, für das man früher ganze Platinen voller Transistoren benötigte.
- Vielseitigkeit: Er kann fast alles er ist ein Zeitgeber (monostabil), ein Oszillator (astabil) oder ein Schwellenwertschalter (Schmitt-Trigger).
- Robustheit: Er schluckt Spannungen von 4,5V bis 16V (die CMOS-Varianten sogar noch mehr) und kann am Ausgang bis zu 200 mA treiben. Das reicht, um Relais oder kleine Motoren direkt anzusteuern, ohne dass du einen zusätzlichen Transistor brauchst.
- Unsterblichkeit: Er ist immun gegen den digitalen Wandel. Warum einen 32-Bit-Prozessor programmieren, wenn drei Widerstände, zwei Kondensatoren und ein 555er den Job zuverlässiger und billiger erledigen?
Wo er überall verbaut ist
Du findest ihn buchstäblich überall. Er steckt in Toastern, um die Röstzeit zu bestimmen, in Spielzeugautos, die blinken und hupen, und in Alarmanlagen. Sogar im Weltraum hat er seine Spuren hinterlassen: In frühen Satelliten und Raumsonden wurde er aufgrund seiner Zuverlässigkeit unter extremen Bedingungen geschätzt. Auch in der Musikwelt ist er eine Ikone; die berühmte „Atari Punk Console“ verdankt ihren schrägen Sound zwei dieser Chips.
Die Geschichte eines Rebellen
Die Geschichte des NE555 beginnt 1971 und ist eng mit dem Namen Hans Camenzind verbunden. Camenzind, ein in die USA emigrierter Schweizer Ingenieur, arbeitete als Berater für die Firma Signetics. Zu einer Zeit, in der die Industrie nach immer komplexeren Chips strebte, schlug er etwas Radikales vor: Einen universellen Timer.
Sein Entwurf war so revolutionär wie umstritten. Die Ingenieure bei Signetics waren anfangs skeptisch sie fürchteten, der Chip würde den Verkauf ihrer teuren Spezialbausteine kannibalisieren. Doch Camenzind setzte sich durch. Er entwarf das Layout des Chips fast im Alleingang und von Hand.
Der Clou im Inneren: Der Name „555“ rührt von den drei internen 5-Kiloohm-Widerständen her, die einen Spannungsteiler bilden. Dieser Teiler liefert die Referenzspannungen für die zwei internen Komparatoren. Dieses Design war so perfekt, dass es seit der Markteinführung 1972 nahezu unverändert geblieben ist. Als Signetics von Philips (heute NXP) aufgekauft wurde, explodierten die Verkaufszahlen. Heute werden jährlich immer noch schätzungsweise eine Milliarde Einheiten produziert.

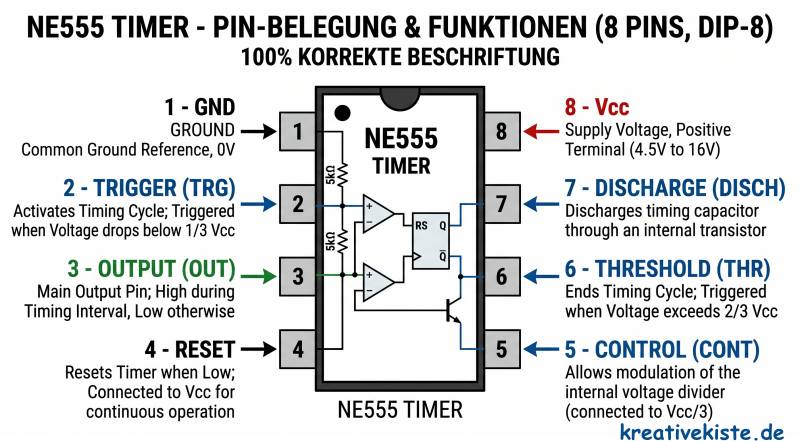

| Pin | Name | Funktion kurz & knapp | Was er wirklich macht |
| 1 | GND | Masse | Der Bezugspunkt. Hier wird der Minuspol deiner Stromquelle angeschlossen. Ohne stabilen Grund geht gar nichts. |
| 2 | TRIG | Trigger | Der Startschuss. Fällt die Spannung an diesem Pin unter 1/3 der Versorgungsspannung, „feuert“ der Chip und der Ausgang geht auf HIGH. |
| 3 | OUT | Ausgang | Das Kraftwerk. Hier schließt du deine Last an (LEDs, Lautsprecher, Relais). Er kann bis zu 200 mA liefern Source oder Sink. |
| 4 | RESET | Reset | Die Notbremse. Dieser Pin ist „Active Low“. Ziehst du ihn auf Masse, wird der Ausgang sofort auf LOW gesetzt. |
| 5 | CONT | Control | Der Feintuner. Hier hast du direkten Zugriff auf den internen Spannungsteiler. Meistens hängst du einen 10 nF Kondensator gegen Masse dran, um Störungen zu vermeiden. |
| 6 | THRES | Threshold | Die Ziellinie. Steigt die Spannung hier über 2/3 von VCC wird der Zeitzyklus beendet und der Ausgang geht wieder auf LOW. |
| 7 | DISCH | Discharge | Der Abfluss. Intern ist dies ein Transistor-Schalter, der den externen Timing-Kondensator gegen Masse kurzschließt, sobald der Zyklus vorbei ist. |
| 8 | VCC | Spannung |
Das Futter. Hier kommt Plus rein. Der Standard-NE555 verträgt alles zwischen 4,5 V und 16 V (idealerweise 5 V oder 12 V).
|
Von der Theorie zur Praxis: Meine 5 Highlight-Projekte für dich
Genug der Vorrede lassen wir das Silizium arbeiten! Zum 55. Geburtstag des NE555 habe ich tief in meiner Werkzeugkiste gewühlt und fünf meiner liebsten Projekte für dich herausgesucht.

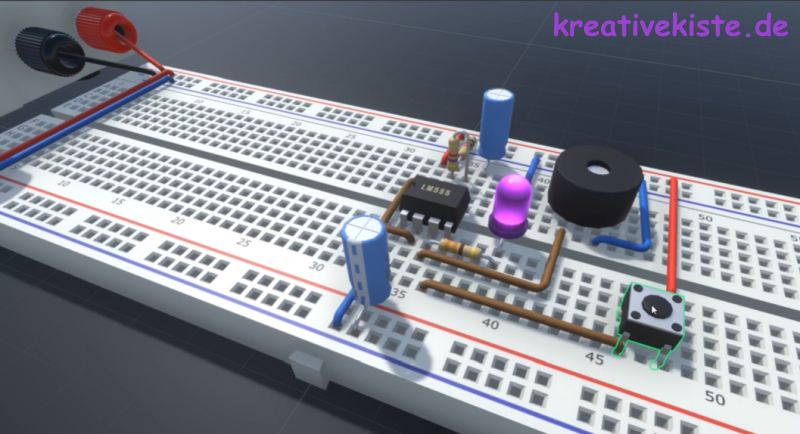

1. Der Durchgangsprüfer
Beschreibung: Ein unverzichtbares Werkzeug für deine Werkstatt. Diese Schaltung gibt ein akustisches Signal ab, sobald zwischen den beiden Prüfspitzen eine elektrische Verbindung besteht. Ideal, um Kabelbrüche zu finden oder Leiterbahnen auf Platinen zu testen.
Funktion: Der NE555 arbeitet hier als astabiler Multivibrator (Oszillator). Die Besonderheit: Die Stromversorgung für den zeitbestimmenden Teil der Schaltung wird erst durch die Messspitzen geschlossen. Wenn du einen Durchgang hast, fängt der Chip an zu schwingen und erzeugt am Ausgang ein Rechtecksignal, das den Pieper (Buzzer) aktiviert.
Video-Link:

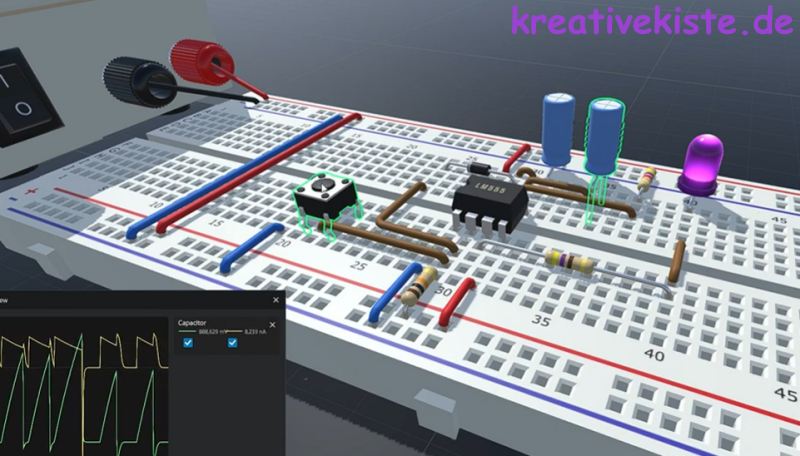

2. Flipflop mit Reset (Monoflop)
Beschreibung: Diese Schaltung fungiert als intelligenter Schalter. Ein Impuls genügt, um einen Zustand (z. B. eine LED an) zu aktivieren. Mit der Reset-Funktion kannst du das System jederzeit wieder in den Ausgangszustand zwingen.
Funktion: Hier nutzt du den monostabilen Modus (oder eine bistabile Variante). Durch einen negativen Impuls am Trigger-Pin (Pin 2) kippt der Ausgang auf HIGH. Die Schaltung bleibt in diesem Zustand, bis entweder die Zeit abgelaufen ist oder du den Reset-Pin (Pin 4) manuell auf Masse ziehst, was den Chip sofort zurücksetzt.
Video-Link:

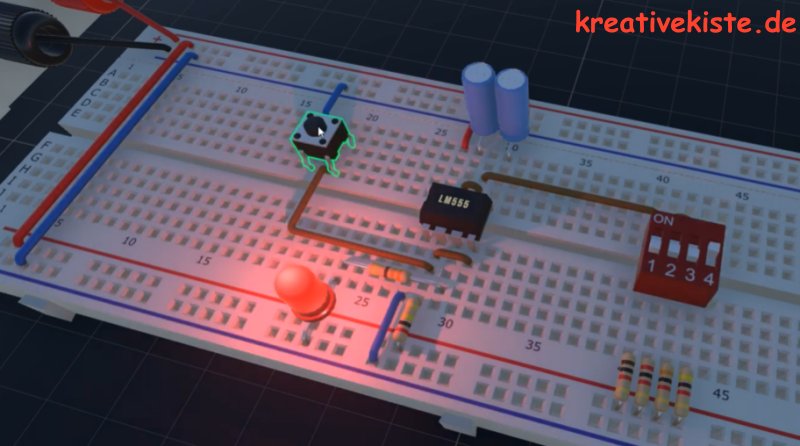

3. Nachtlicht-Timer (einstellbar)
Beschreibung: Perfekt für das Schlafzimmer oder den Flur. Nach einem Tastendruck leuchtet das Licht für eine von dir definierte Zeit und schaltet sich danach automatisch und stromsparend wieder aus.
Funktion: Dies ist die klassische monostabile Kippstufe. Ein Kondensator wird über einen (einstellbaren) Widerstand geladen. Solange die Spannung am Kondensator unter 2/3 der Betriebsspannung liegt, bleibt das Licht an. Über ein Potentiometer kannst du den Widerstand und damit die Leuchtdauer ganz einfach variieren.
Video-Link:

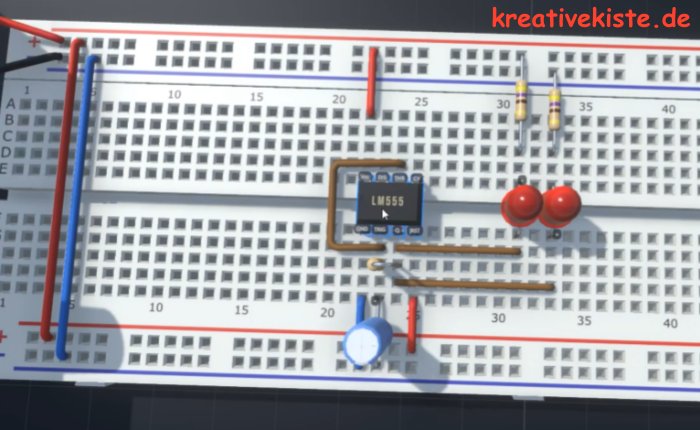

4. Bahnübergang-Leuchten (Wechselblinker)
Beschreibung: Ein tolles Projekt für den Modellbau! Zwei rote LEDs blinken abwechselnd im typischen Rhythmus eines Bahnübergangs. Es verleiht jeder Modellbahn-Anlage sofort mehr Realismus.
Funktion: Der Chip läuft im astabilen Modus. Der Ausgang (Pin 3) wechselt ständig zwischen HIGH (nahe Betriebsspannung) und LOW (nahe Masse). Da eine LED gegen Masse und die andere gegen Plus geschaltet ist, leuchtet immer genau eine von beiden, je nachdem, welchen Zustand der Ausgang gerade hat.
Video-Link:

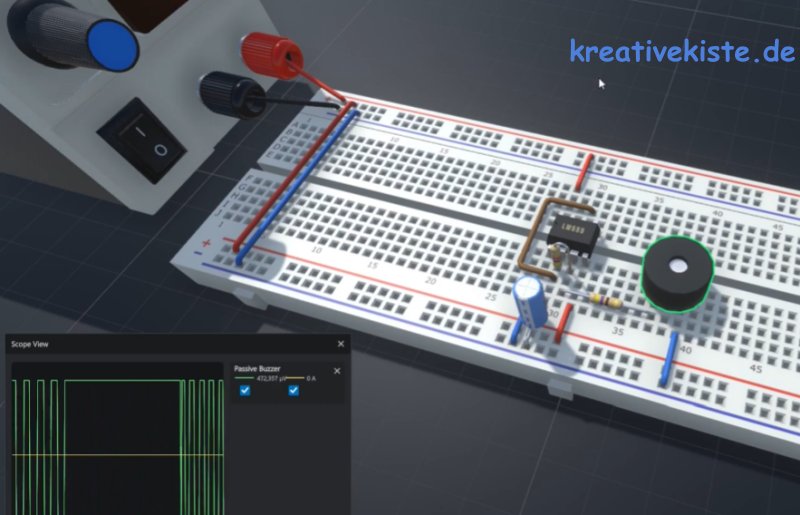

5. Die „tickende Bombe“ (Akustik-Timer)
Beschreibung: Eine humorvolle Schaltung, die ein rhythmisches „Pip-Pip-Pip“ erzeugt. Sie eignet sich hervorragend für Spiele oder als akustischer Timer, der durch seine zunehmende Dringlichkeit Aufmerksamkeit erregt.
Funktion: Diese Schaltung kombiniert oft zwei Zeitkonstanten oder nutzt einen sehr langsam schwingenden astabilen Modus, um kurze, prägnante Impulse an einen Lautsprecher oder Buzzer zu senden. Durch die Wahl der Kondensatoren bestimmst du, wie schnell das „Ticken“ aufeinanderfolgt.
Video-Link:
NE555 vs. LM555: Was steckt hinter den Namen?
Vielleicht ist dir aufgefallen, dass auf deinen Chips mal NE555, mal LM555 oder sogar SA555 steht. Keine Sorge, im Kern sind sie alle Brüder. Die unterschiedlichen Buchstabenkürzel verraten dir lediglich, welcher Hersteller den Chip gebaut hat und für welchen Temperaturbereich er ausgelegt ist.
- NE555: Das „NE“ stammt ursprünglich von Signetics (dem Erfinder des Chips). Es steht für den Standard-Temperaturbereich (0°C bis 70°C).
- LM555: Das „LM“ steht für National Semiconductor (heute Texas Instruments).
- SA555: Diese Variante ist für den industriellen Einsatz gedacht und verträgt etwas raueres Klima (-40°C bis +85°C).
Die Geschichte des LM555
Die Geschichte des LM555 ist untrennbar mit dem Erfolg des Original-Chips verknüpft. Kurz nachdem Hans Camenzind den NE555 für Signetics im Jahr 1972 marktreif gemacht hatte, erkannten andere Halbleiterhersteller das enorme Potenzial dieses „eierlegenden Wollmilchschweins“. National Semiconductor war einer der ersten sogenannten „Second Source“-Hersteller. Anstatt das Rad neu zu erfinden, lizenzierten oder kopierten sie das Design (was damals in der Branche üblich war) und brachten es unter ihrer eigenen Flagge als LM555 auf den Markt.
Warum war das wichtig? Durch die Produktion bei National Semiconductor und später bei fast jedem namhaften Hersteller (Fairchild, TI, Motorola) sanken die Preise dramatisch. Der LM555 wurde so zur Massenware, die du heute für ein paar Cent an jeder Ecke kaufen kannst. National Semiconductor half dabei, den 555er zum meistverkauften Chip der Welt zu machen, weil sie ihn in riesigen Stückzahlen und mit einer extrem hohen Zuverlässigkeit in die entlegensten Winkel der Erde lieferten.

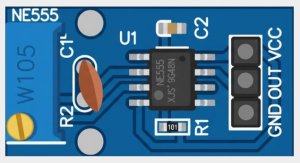

555 Projektideen: Das 555-Jubiläums-Feuerwerk
Hier sind 555 Inspirationen, was du mit diesem Klassiker alles anstellen kannst.
