Musik hat eine fast magische Kraft. Sie kann uns in Sekundenbruchteilen in die Vergangenheit zurückversetzen. Besonders bei Menschen mit Demenz zeigt sich dieses Phänomen immer wieder: Selbst wenn das Sprechen oder die Orientierung im Alltag schwerfallen, sind die Melodien der Jugend oft noch tief im Gedächtnis verankert. Musik weckt Emotionen, schenkt Beruhigung und bringt ein Stück Lebensqualität zurück.
Doch moderne Technik macht es Betroffenen oft unmöglich, selbstständig Musik zu hören. Smartphones, Streaming-Dienste oder Musikanlagen mit unzähligen kleinen Tasten und verschachtelten Menüs überfordern schnell. Die Lösung? Ein Musikspieler, der radikal einfach zu bedienen ist. In diesem Beitrag zeige ich dir, wie du aus einem alten oder neuen Gehäuse (wie diesem Retro-Schallplattenspieler) eine robuste Musikbox baust, die über gerade einmal vier große Taster und einen klassischen Lautstärkeregler bedient wird.
Auch ohne Vorkenntnisse machbar!
Vorab das Wichtigste: Du musst kein Programmierer oder Elektronik-Profi sein, um dieses Projekt nachzubauen.
Ich habe diese Anleitung ganz bewusst so geschrieben, dass sie auch für absolute Einsteiger, Bastel-Laien und Technik-Neulinge problemlos verständlich ist. Schritt für Schritt, ohne kompliziertes Fachchinesisch. Dank einer visuellen Programmieroberfläche schieben wir die Logik für die Box einfach wie Puzzleteile zusammen. Wenn du einen Stecker in die Steckdose stecken kannst, kannst du auch diese Musikbox bauen!
Warum dieses Konzept so gut funktioniert
Menschen mit Demenz benötigen Struktur und visuelle Klarheit. Jedes Detail an diesem Umbau ist genau darauf ausgelegt:
- Die Haptik der großen Taster: Die bunten, großen Taster lassen sich leicht drücken und geben ein klares physisches Feedback.
- Direkte Zuordnung: Jeder der vier Knöpfe ist mit einem festen Musikordner verknüpft (z. B. Taste 1 für Schlager, Taste 2 für klassische Musik, Taste 3 für Volkslieder, Taste 4 für Hörspiele). Ein Knopfdruck genügt kein langes Suchen.
- Nur ein analoger Regler: Zum Einschalten und für die Lautstärke gibt es genau ein griffiges Drehrad. Dreht man es auf, geht die Box an. Dreht man es weiter, wird es lauter. Einfacher geht es nicht.
Das Gehäuse & die Lautsprecher: Neu vs. Alt (Der einfachste Weg)
Bei der Wahl des Gehäuses und der Lautsprecher hast du verschiedene Möglichkeiten je nachdem, wie viel du basteln möchtest:
- Die einfachste Variante (Neu gekauft mit AUX-Eingang):

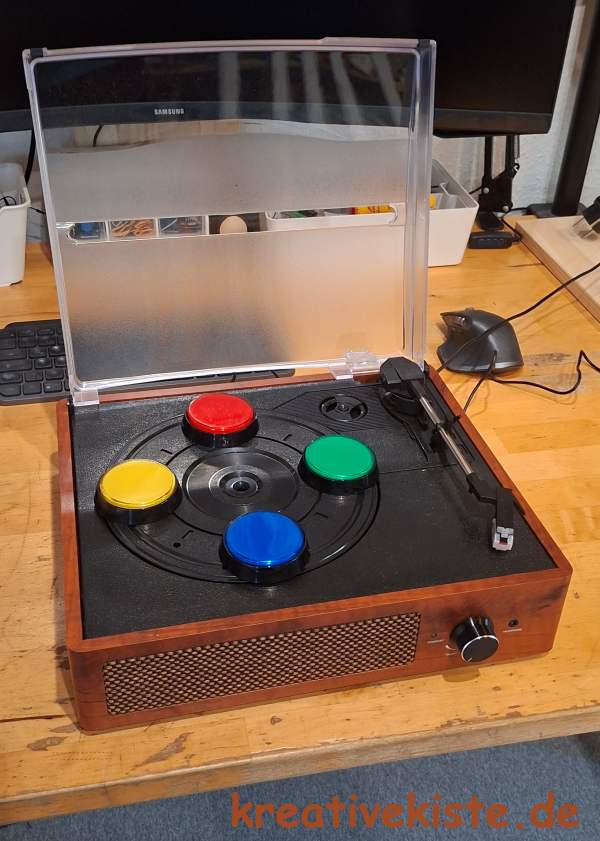

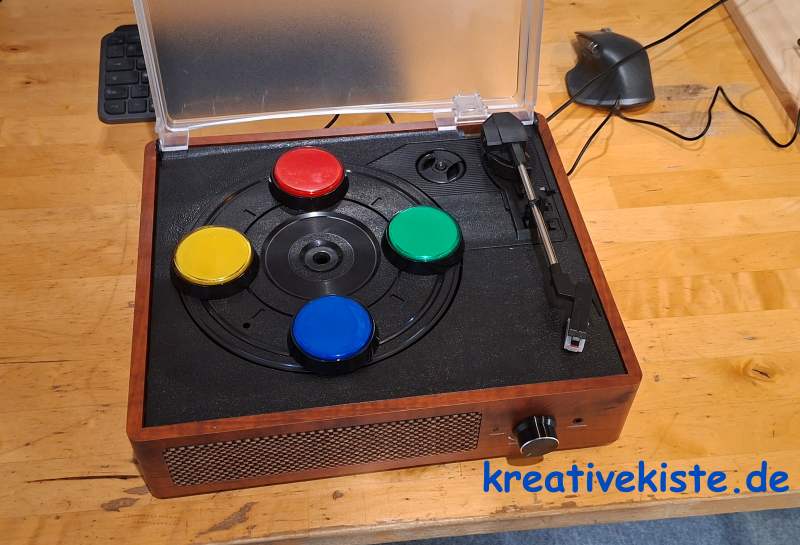

- Ich habe für mein Projekt einen neuen, modernen Plattenspieler im Retro-Look verwendet, der bereits eingebaute Lautsprecher und einen AUX-Eingang besitzt. Das ist der absolute Geheimtipp für Bastel-Einsteiger! Warum? Du musst dich überhaupt nicht um die Audio-Verstärkung oder das Löten von Lautsprecherkabeln kümmern. Du steckst am Ende einfach das Klinkenkabel aus deinem MP3-Modul in den AUX-Eingang des Spielers fertig! Die Lautstärke wird dann ganz bequem über das bereits vorhandene Drehrad des Geräts geregelt.

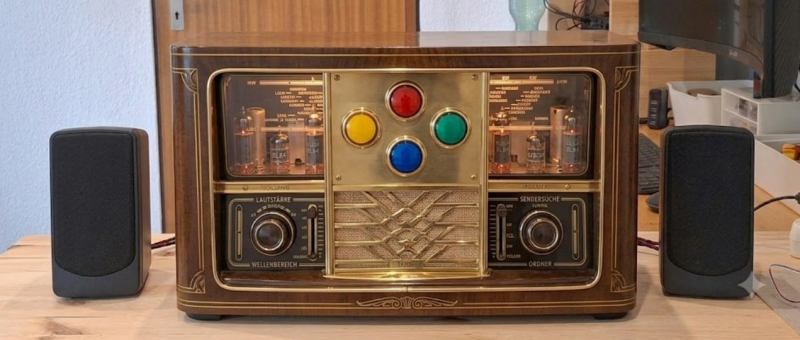

- Die Upcycling-Variante (Ein altes Gebrauchtgerät):
- Wenn du ein echtes, altes Fundstück vom Flohmarkt oder Dachboden ausschlachtest, haben die eingebauten Lautsprecher oft keinen modernen AUX-Anschluss. In diesem Fall musst du eigene Aktiv-Boxen oder Lautsprecher in das Gehäuse einbauen. Hier musst du darauf achten, die Boxen entweder so zu platzieren, dass die Person den originalen Regler gut erreichen kann, oder einen eigenen Lautstärkeregler direkt über den Arduino verkabeln.
- Bild mit Gemini erstellt:

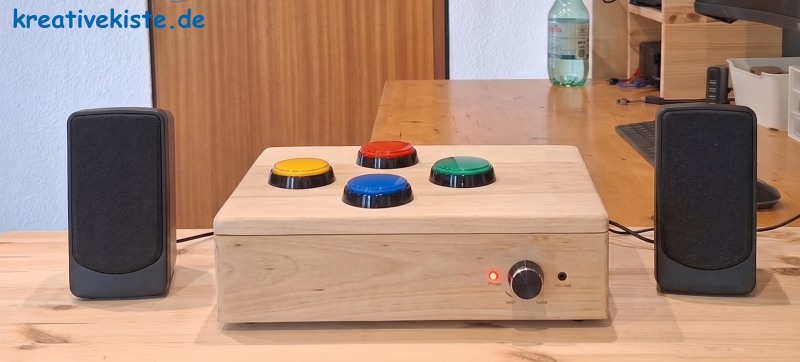

- Die minimalistische Variante (Die Holzkiste):
- Es muss natürlich überhaupt kein echter Plattenspieler sein! Wenn du es dir beim Bauen so einfach wie möglich machen willst, reicht eine simple, schöne Holzkiste aus dem Baumarkt oder Bastelladen völlig aus. Vier Löcher für die Taster hineingebohrt, die Elektronik und kleine PC-Lautsprecher im Inneren verstaut – und fertig ist deine maßgeschneiderte Musikbox.
- Bild mit Gemini erstellt:
Das brauchst du für das Projekt
Keine Sorge, die Elektronik-Bauteile kosten zusammen nur wenige Euro:
- Das Gehirn: Ein Arduino Uno R4, keine Uno.
- Der Sound-Lieferant: Ein YX5300 Serial MP3-Player-Modul (dazu eine Micro-SD-Karte für deine Musikdateien) max. 8 GB.
- Die Knöpfe: Vier große, gut fühlbare Drucktaster (am besten in unterschiedlichen Farben).
- Die Steuerung Optional: Ein Drehpotentiometer (für die Lautstärke) bzw. einen passenden Schalter.

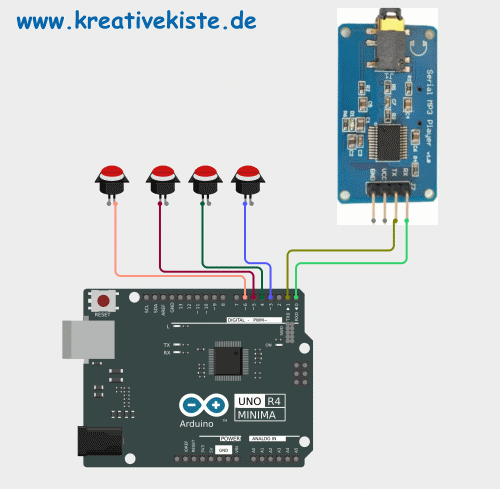

Der Schaltplan kinderleicht verkabelt
Der Anschluss der Teile ist denkbar einfach. Die Taster werden direkt mit den digitalen Pins des Arduino verbunden. Das MP3-Modul benötigt lediglich vier Kabel (Stromversorgung und zwei Datenleitungen für die Kommunikation).
Die Programmierung mit Blockly (LogicKiste)
Um dem Arduino Leben einzuhauchen, nutzen wir Blockly in der LogicKiste. Statt kryptischen Textcode zu tippen, nutzen wir farbige Blöcke, die wir per Drag-and-Drop ineinanderklicken.
Das Prinzip hinter unserem Programm ist so simpel wie genial:
- Beim Start aktivieren wir die Anschlüsse für unsere Taster und bereiten das MP3-Modul vor.
- In einer Dauerschleife (Loop) fragt der Arduino ununterbrochen ab, ob eine Taste gedrückt wurde.
- Sobald zum Beispiel Taste 1 gedrückt wird (also der Stromkreis an Pin 3 geschlossen wird), sendet der Arduino den Befehl an das MP3-Modul: "Setze die Lautstärke auf einen angenehmen Wert und spiele den ersten Titel aus Ordner 1!"
(Hier ist der perfekte Platz für den Screenshot deines Blockly-Entwurfs. Deine Leser sehen sofort, wie übersichtlich das Programm aufgebaut ist!)
Musik vorbereiten und aufspielen
Damit das MP3-Modul weiß, was es abspielen soll, strukturierst du die Micro-SD-Karte ganz einfach auf deinem Computer:
Erstelle vier Ordner und benenne sie schlicht mit 01, 02, 03 und 04. In diese Ordner kopierst du nun die Lieblingslieder deiner Angehörigen oder Patienten. Achte darauf dass die Lieder immer einer fortlaufende Nummer haben 01_name, 02_name, 03_name. Sobald die Karte in das Modul gesteckt wird, findet das System blind jede Datei.
Fazit: Technik, die dort hilft, wo es darauf ankommt
Dieses Projekt zeigt, dass moderne Mikrocontroller wie der Arduino nicht nur für komplexe Industrie-Projekte da sind. Mit ein bisschen Kreativität und einfachen Werkzeugen können wir Technologie so anpassen, dass sie Menschen im Alltag barrierefrei unterstützt und ihnen verloren geglaubte Freude – wie die Musik – zurückbringt.
Viel Spaß beim Nachbauen und Ausprobieren!
