Bingo Generator: Dein digitales Bingo-System mit Arduino und 4" TFT

Du planst einen Bingo-Abend und hast keine Lust auf klappernde Plastikkugeln oder unhandliche Lostrommeln? Dann ist dieser selbstgebaute digitale Bingo-Generator genau das Richtige für dich. Mit einem Arduino und einem großen 4-Zoll-Display bringen wir den Spieleklassiker ins digitale Zeitalter, absolut fair, perfekt lesbar und kinderleicht zu bedienen.

Spiel 66 aus der 200 Arduino Spiele Sammlung.

Einleitung: Warum ein digitaler Bingo-Zähler?

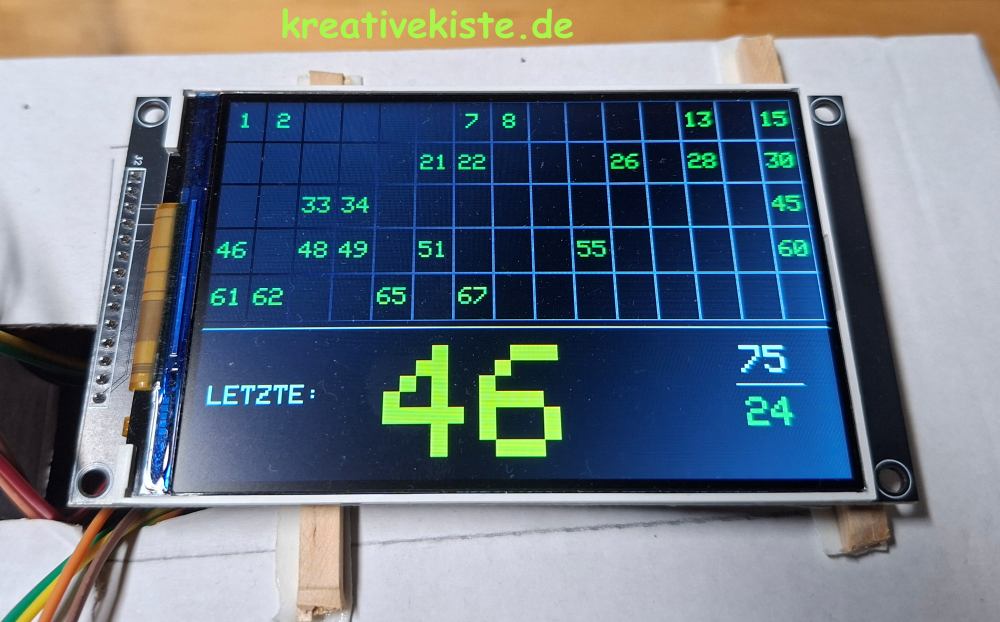

Bingo ist der Inbegriff von Spannung und Gemeinschaft. Doch wer kennt es nicht: Eine Kugel rollt unters Sofa oder man vergisst, welche Zahlen bereits gezogen wurden. Dieses Arduino-basiertes Bingo-System löst diese Probleme elegant. Auf einem hochauflösenden 4" TFT-Display (ILI9486) behältst du immer den Überblick über alle 75 Zahlen. Dank intelligenter Programmierung ist jede Ziehung absolut zufällig und jede Zahl kommt garantiert nur einmal vor.

Wie Bingo funktioniert: Die Klassischen Regeln

Bevor wir in die Technik eintauchen, kurz die Grundlagen des Spiels:

• Der Zahlenraum: Klassisches Bingo wird mit den Zahlen von 1 bis 75 gespielt.
• Die Ziehung: Ein Spielleiter zieht nacheinander zufällige Zahlen.
• Das Ziel: Die Spieler markieren die gezogenen Zahlen auf ihren Bingo-Karten. Wer zuerst ein bestimmtes Muster (z. B. eine Reihe, eine Spalte oder ein volles Haus) hat, ruft laut "BINGO!".
• Die Herausforderung: Es muss sichergestellt werden, dass keine Zahl doppelt gezogen wird und die Reihenfolge für alle Teilnehmer unvorhersehbar ist.

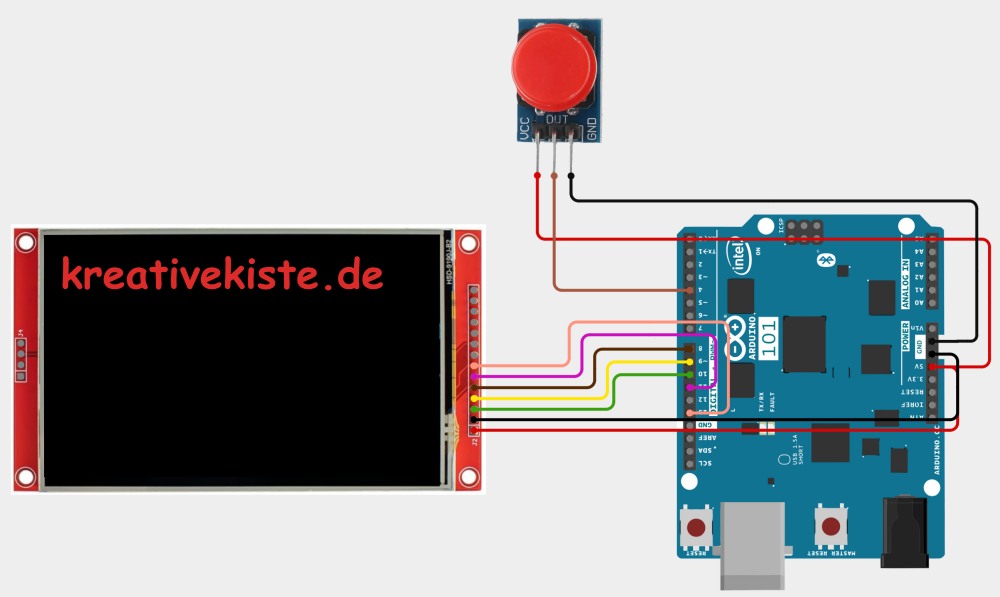

Hardware-Anschlussplan (Pin-Belegung)

Da das ILI9486 Display meistens mit 5V (VCC) betrieben wird, aber die Logik-Pins oft 3,3V erwarten, stelle sicher, ob dein Shield/Modul bereits Pegelwandler verbaut hat (die meisten 4" Shields für den Arduino Uno/Mega haben das).

Wichtige Hinweise zum Aufbau:

• SPI Pins: Falls du einen Arduino Mega statt eines Uno verwendest, liegen die SPI-Pins an anderen Stellen (MOSI ist 51, SCK ist 52). Die Pins 10, 9, 8 und 4 bleiben jedoch identisch, da sie im Code fest definiert sind.
• Hintergrundbeleuchtung (BL/LED): Wenn dein Display eine separate LED-Pin-Belegung hat, verbinde diese mit 3,3V oder 5V (je nach Datenblatt), damit du auch etwas siehst. Manche Module benötigen hier einen kleinen Vorwiderstand (z. B. 100 Ohm).

1. Der Fisher-Yates Shuffle (Echte Zufallslogik)

Dieser Teil sorgt dafür, dass die Zahlen 1 bis 75 in einer absolut zufälligen Reihenfolge erscheinen und keine Zahl doppelt vorkommt. Anstatt bei jedem Klick neu zu würfeln, "mischen" wir den Stapel einmal am Anfang komplett durch.

void mischeZahlen() {
// 1. Array mit den Zahlen 1 bis 75 füllen
for (int i = 0; i < 75; i++) zahlen[i] = i + 1;

// 2. Den Stapel "mischen" (Fisher-Yates Algorithmus)
for (int i = 74; i > 0; i--) {
int j = random(0, i + 1); // Wähle einen zufälligen Tauschpartner
int temp = zahlen[i]; // Plätze tauschen
zahlen[i] = zahlen[j];
zahlen[j] = temp;
}
}

Der gesamte Arduino Code

#include <SPI.h>
#include <ILI9486_SPI.h>

// Pins laut Vorgabe
#define TFT_CS 10
#define TFT_DC 8
#define TFT_RST 9
#define ENC_BTN 4

ILI9486_SPI tft(TFT_CS, TFT_DC, TFT_RST);

// Logik-Variablen
int zahlen[75];
int aktuellerIndex = 0;
const unsigned long RESET_ZEIT = 2000;

// Layout-Definitionen
const int spalten = 15;
const int reihen = 5;
const int zellBreite = 32;
const int zellHoehe = 40;
const int infoArea_Y = 210;

void setup() {
pinMode(ENC_BTN, INPUT_PULLUP);

tft.setSpiKludge(false);
tft.init();
tft.setRotation(3); // Querformat (480x320)

randomSeed(analogRead(0));
neuesSpielStarten();
}

void mischeZahlen() {
for (int i = 0; i < 75; i++) zahlen[i] = i + 1;
for (int i = 74; i > 0; i--) {
int j = random(0, i + 1);
int temp = zahlen[i];
zahlen[i] = zahlen[j];
zahlen[j] = temp;
}
}

void zeichneGitter() {
tft.fillScreen(0x0000);

// Gitter für 1-75 zeichnen
for (int r = 0; r < reihen; r++) {
for (int s = 0; s < spalten; s++) {
tft.drawRect(s * zellBreite, r * zellHoehe, zellBreite, zellHoehe, 0x7BEF); // Grau
}
}

// Untere Info-Fläche statische Texte
tft.drawFastHLine(0, infoArea_Y - 5, 480, 0xFFFF);
tft.setTextColor(0xFFFF);
tft.setTextSize(2);
tft.setCursor(10, infoArea_Y + 40);
tft.print("LETZTE:");

// Die feste 75 für den Counter rechts
tft.setTextSize(3);
tft.setCursor(410, infoArea_Y + 10);
tft.print("75");
tft.drawFastHLine(405, infoArea_Y + 40, 50, 0xFFFF); // Kleiner Trennstrich

aktualisiereCounter();
}

void aktualisiereCounter() {
// Bereich für den unteren Counter-Wert löschen
tft.fillRect(405, infoArea_Y + 50, 70, 40, 0x0000);
tft.setTextColor(0x07E0); // Grün für den Fortschritt
tft.setTextSize(3);
tft.setCursor(410, infoArea_Y + 50);
tft.print(aktuellerIndex);
}

void neuesSpielStarten() {
aktuellerIndex = 0;
mischeZahlen();
zeichneGitter();
}

void zeigeNaechsteZahl() {
if (aktuellerIndex < 75) {
int zahl = zahlen[aktuellerIndex];

// 1. Zahl im Gitter markieren
int pos = zahl - 1;
int s = pos % spalten;
int r = pos / spalten;

tft.setTextColor(0x07E0);
tft.setTextSize(2);
int xOff = (zahl < 10) ? 10 : 4;
tft.setCursor(s * zellBreite + xOff, r * zellHoehe + 12);
tft.print(zahl);

// 2. Große Anzeige in der Mitte
tft.fillRect(110, infoArea_Y, 280, 110, 0x0000);
tft.setTextColor(0xFFE0); // Gelb
tft.setTextSize(12);
int xPosBig = (zahl < 10) ? 190 : 140; // Zentrierung leicht anpassen
tft.setCursor(xPosBig, infoArea_Y + 10);
tft.print(zahl);

// 3. Counter erhöhen und anzeigen
aktuellerIndex++;
aktualisiereCounter();
} else {

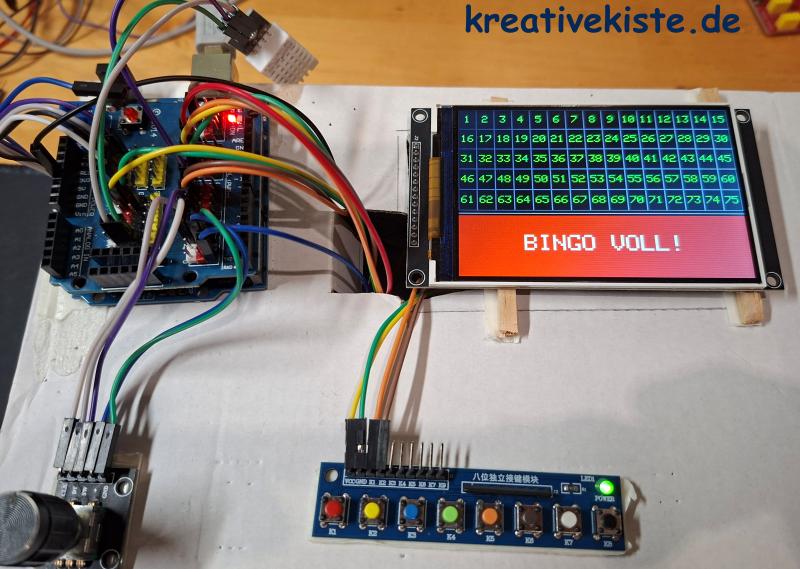

// Alles voll
tft.fillRect(0, infoArea_Y, 480, 110, 0xF800);
tft.setTextColor(0xFFFF);
tft.setTextSize(4);
tft.setCursor(110, infoArea_Y + 35);
tft.print("BINGO VOLL!");
}
}

void loop() {
if (digitalRead(ENC_BTN) == LOW) {
unsigned long startZeit = millis();
bool istReset = false;

while (digitalRead(ENC_BTN) == LOW) {
if (millis() - startZeit > RESET_ZEIT) {
tft.fillScreen(0xF800);
delay(200);
neuesSpielStarten();
istReset = true;
while(digitalRead(ENC_BTN) == LOW);
}
}

if (!istReset && (millis() - startZeit > 50)) {
zeigeNaechsteZahl();
}
}
}
