Diese elektrische LED Lampe kann mit dem Mund ausgepustet und dann mit einem Feuerzeug wieder angezündet werden. Und das obwohl die Lampe mit einer 9 Volt Batterie betrieben wird. Möglich macht dies ein lichtempfindlicher Wiederstand ein so genannter LDR (light-dependent resistor).  Ein Transistor ist ein elektronisches Halbleiter-Bauelement zum Steuern oder Verstärken meistens niedriger elektrischer Spannungen und Ströme. Er ist der weitaus wichtigste „aktive“ Bestandteil elektronischer Schaltungen, der beispielsweise in der Nachrichtentechnik, der Leistungselektronik und in Computersystemen eingesetzt wird. Besondere Bedeutung haben Transistoren – zumeist als Ein/Aus-Schalter – in integrierten Schaltkreisen, was die weit verbreitete Mikroelektronik ermöglicht. Bei der Zauberlampe verstärkt der Transistor den Strom des LDR so stark, dass eine LED leuchtet.

 Die Wunderlampe im AUS Zustand.

1 MINT elektrische Wunderlampe mit 9 Volt selber basteln

Die Wunderlampe im EIN Zustand

2 MINT elektrische Wunderlampe mit 9 Volt selber basteln

 Das Gehäuse habe ich aus 4mm Pappelholz gelasert, wobei das auch gut mit der Laubsäge ausgesägt werden kann. Für die Kabeldurchführung habe ich ein 4mm Messingrohr abgesägt.

3 MINT elektrische Wunderlampe mit 9 Volt selber basteln

Die ganze Schaltung ist in einer Lüsterklemme untergebracht, so dass nichts gelötet werden muss. Die LED habe ich schon mit Kabel dran gekauft, deshalb entfällt auch hier das löten.

4 MINT elektrische Wunderlampe mit 9 Volt selber basteln

Die Funktionsweiße der Lampe ist einfach. Der LED, ist an die Basis des Transistor angeschlossen, wird der LDR vom Feuerzeug "angeleuchtet" lässt der LDR eine minimal Spannung durch. Diese kleine Spannung reicht dem Transistor aus um die LED zum leuchten zu bringen. Leuchtet die LED, lässt der LDR permanent Spannung durch und der Transistor lässt die LED leuchten. Pustest du gegen die Lampe lässt der LED keine mehr durch durch und der Transistor schaltet die Lampe aus.

5 MINT elektrische Wunderlampe mit 9 Volt selber basteln

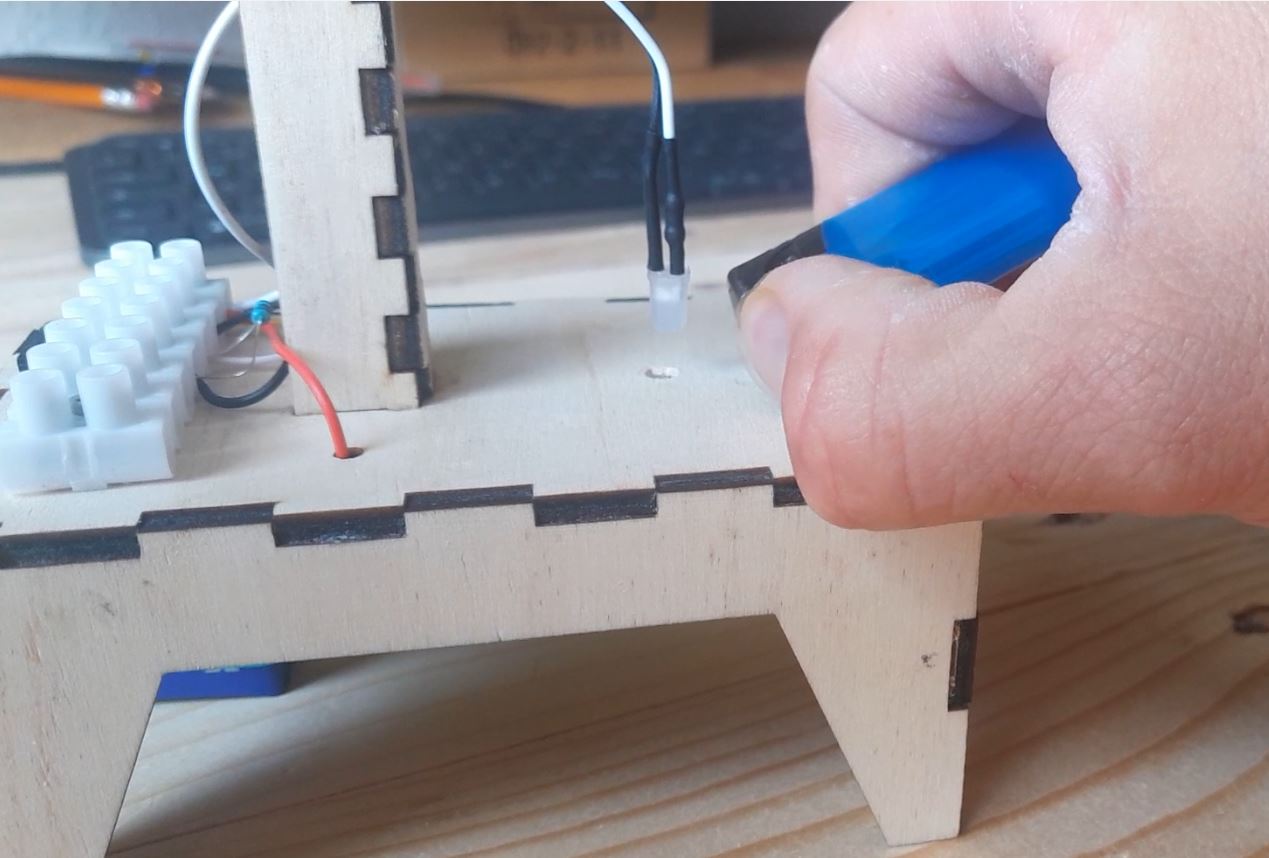

 Hier der ganze Vorgang vom anzünden, die Helligkeit der Flamme reicht aus damit der Transistor schaltet.

6 MINT elektrische Wunderlampe mit 9 Volt selber basteln

7 MINT elektrische Wunderlampe mit 9 Volt selber basteln

8 MINT elektrische Wunderlampe mit 9 Volt selber basteln

9 MINT elektrische Wunderlampe mit 9 Volt selber basteln

Im folgenden habe ich das + (VCC) Kabel durch ein Ampere Messgerät ersetzt um zu sehen wie viel Strom die Schaltung gerade verbraucht.

10 MINT elektrische Wunderlampe mit 9 Volt selber basteln

 Schaltung bei voller Helligkeit.

11 MINT elektrische Wunderlampe mit 9 Volt selber basteln

 Schaltung beim einschalten bzw. auspusten.

12 MINT elektrische Wunderlampe mit 9 Volt selber basteln

 Schaltung im aus zustand.

13 MINT elektrische Wunderlampe mit 9 Volt selber basteln

Je nachdem wie Hell es in deinem Zimmer ist funktioniert das auspusten der Lampe nicht. Deshalb kann eine Widerstand durch einen verstellbaren Wiederstand (Poti oder Potentiometer genannt) ersetzt werden, an diesem kann eingestellt werden wann die Lampe leuchtet. Der 1 K.Ohm Widerstand sollte dann durch einen 470 Ohm Widerstand ersetzt werden.

17 MINT elektrische Wunderlampe mit 9 Volt selber basteln

Die Batterie wird mit einem Haushaltsgummi an einem der Füße befestigt.  Damit der LDR nicht gelötet werden muss, kann das Kabel fest um die Füße des LDR gewickelt werden und mit Klebeband befestigt werden. Der LDR wird mit einem starken Klebeband von unten an das Holz geklebt.

14 vMINT elektrische Wunderlampe mit 9 Volt selber basteln

 Und nun Viel Spaß beim nachbauen.

15 MINT elektrische Wunderlampe mit 9 Volt selber basteln

 Hier noch die Vorlage für das Gestell.  16 MINT elektrische Wunderlampe mit 9 Volt selber basteln
