 Egal ob in der Schule, in Rathäusern, oder im Fitnessstudio fast überall sieht man mittlerweile Luftreiniger mit UV-Lampe und/oder HEPA Filtern. Auf dieser Seite will ich den Aufbau, die Funktion und die Programmierung darstellen. Natürlich ist es nur ein Modell aber es gibt sehr viel zu entdecken, zu verstehen, zu lernen und auch zu programmieren.

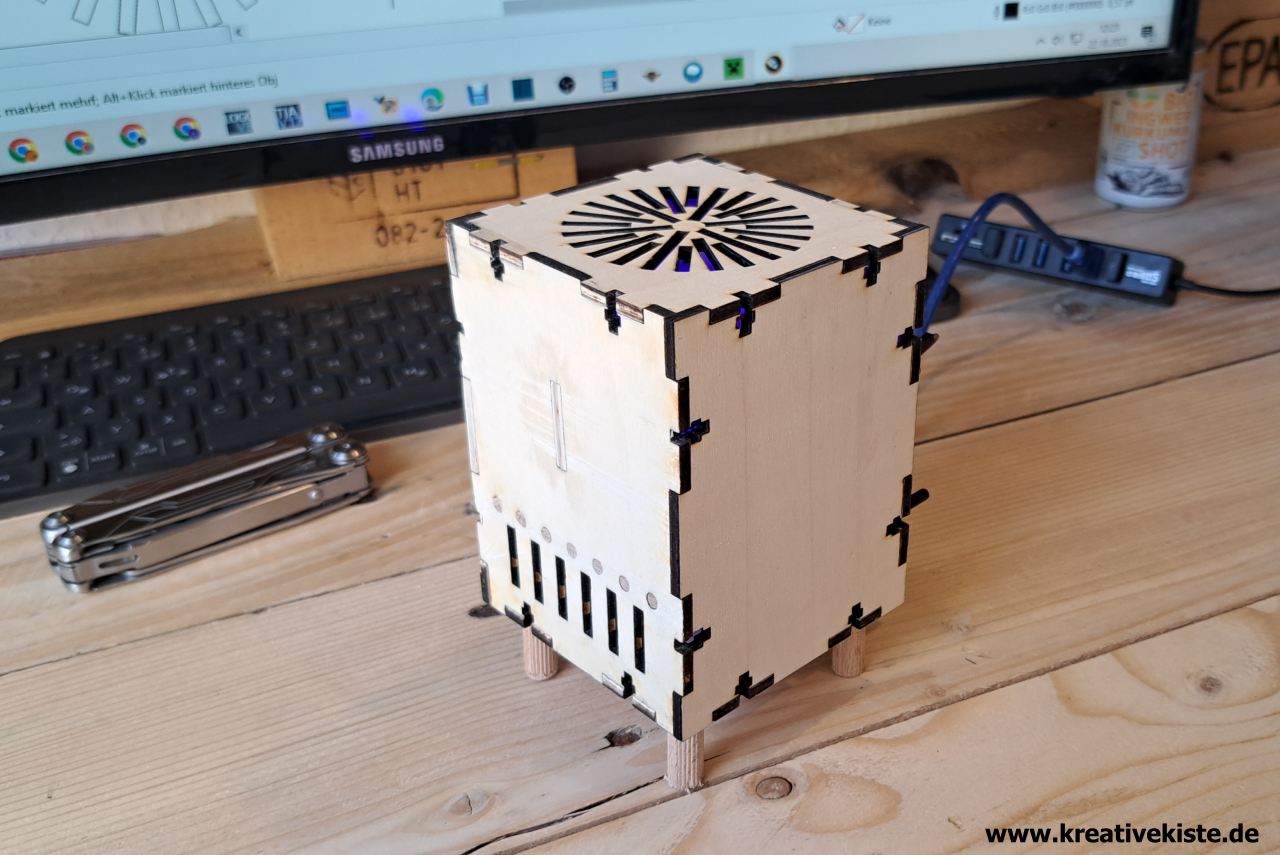

Das Gehäuse habe ich mit dem Laser geschnitten. Mit den seitlichen Schlitzen könnte man das Gehäuse mit M3 Schrauben auch noch zusammenschrauben. Als Füße habe ich 10mm Rundholz genommen, wenn der Lüfter 100% dreht, dann kann man den Luftzug deutlich wahrnehmen.

1 MINT Experiment Luftreiniger Modell mit Hepa Filter UV C Lampe

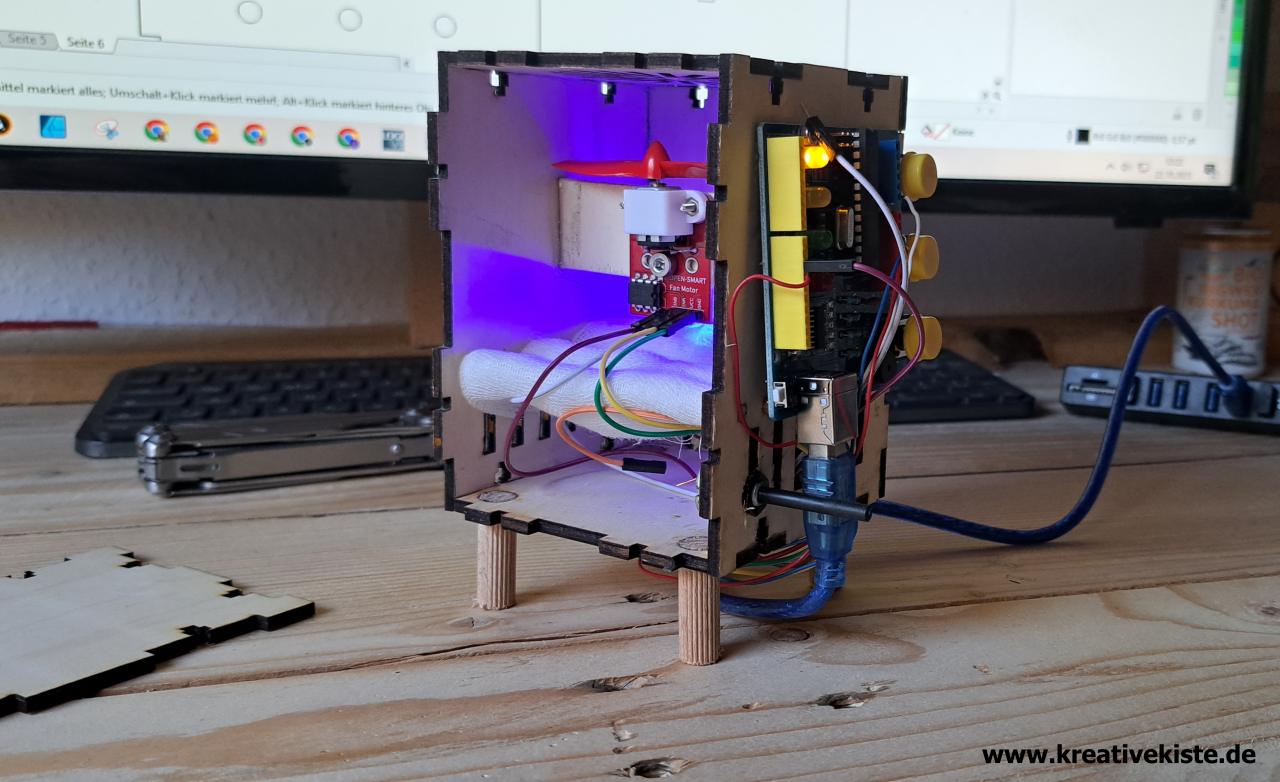

 So sieht der Luftfilter im inneren aus. Als Filter habe ich 6x4mm Rundhölzer verwendet um die eine Mullbinde gewickelt wird. Das soll der HEPA (HEPA = High-Efficiency Particulate Air/Arrestance) Filter sein, nimmt man etwas Ruß von einem Holz und lässt es vom Filter ansaugen, dann bleibt der Ruß im Filter hängen. Als UV_C Licht habe ich einfach blaue LEDs verwendet, denn richtige UV_C Lampen würden die Augen schädigen. Klar, ist das kein HEPA Filter und auch keine UV-C Desinfizierung aber es ja nur ein Modell, unten finden sich noch Infos zum HEPA Filter und der Lampe.

2 MINT Experiment Luftreiniger Modell mit Hepa Filter UV C Lampe

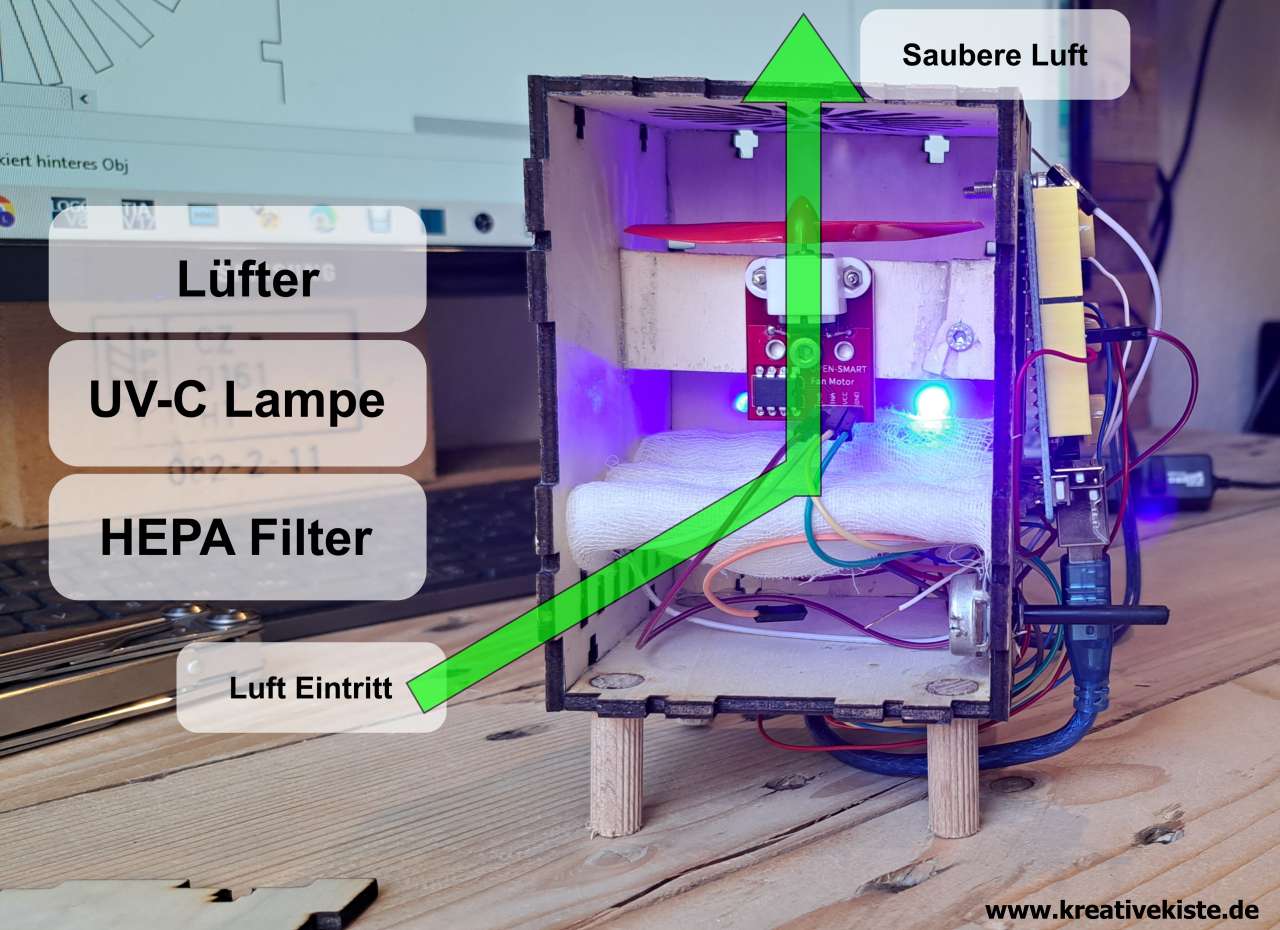

So funktioniert ein Lufteiniger. Die Luft wird unten durch die Luftschlitze angesaugt und zuerst durch den Filter gereinigt. Danach macht die UV_C Lampe die restlichen Bakterien und Viren unschädlich. Viele Geräte arbeiten entweder mit Filter oder UV Licht, ich habe im Modell beides verbaut. Die meiste Energie wird vom Lüfter verbraucht, um hier Energie zu sparen, dreht sich der Lüfter nur so schnell wie es sein muss. Je mehr sich der Filter zusetzt, desto schnell dreht sich der Lüfter um die Benötigte Luftmenge durch den Filter zu bekommen.

3 MINT Experiment Luftreiniger Modell mit Hepa Filter UV C Lampe

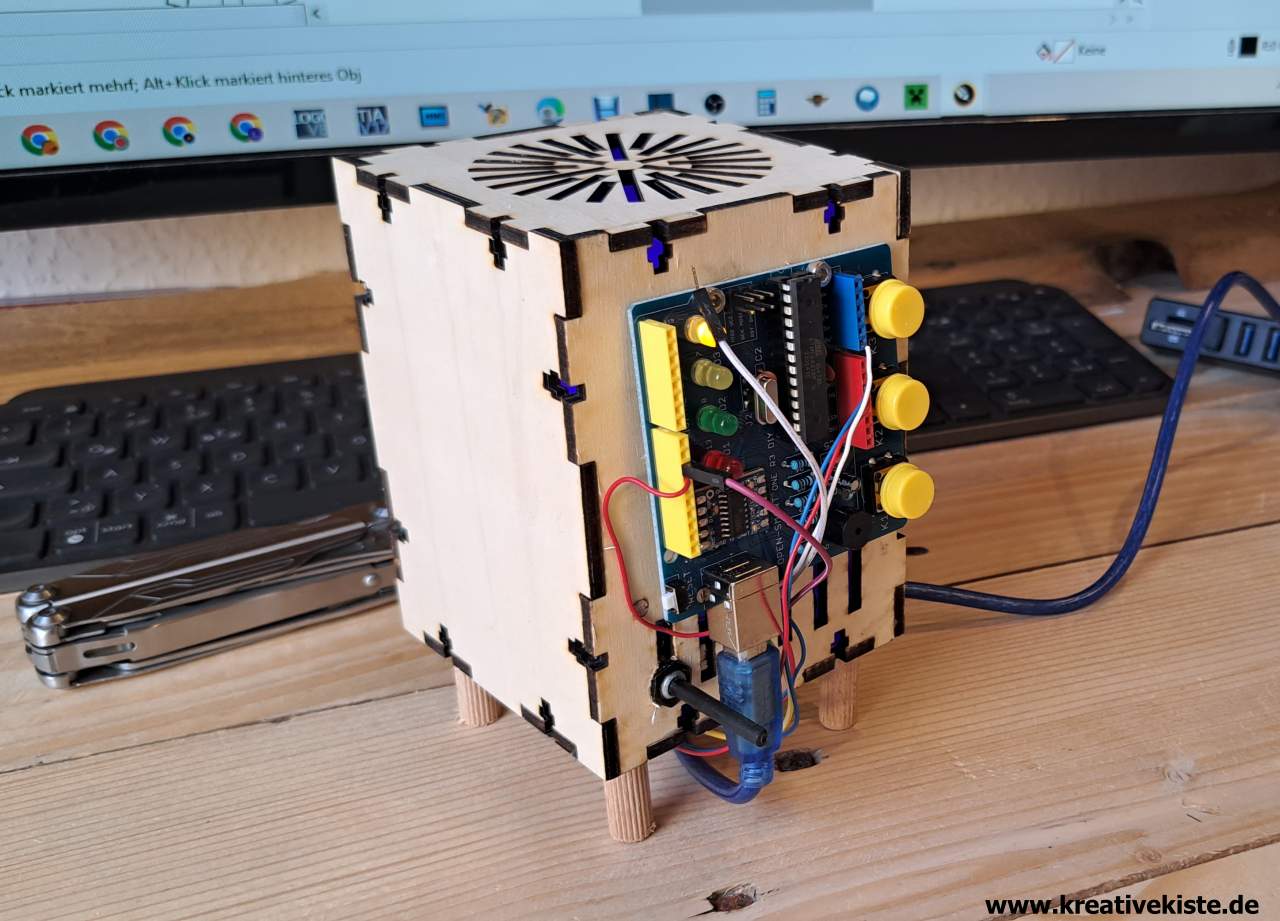

 Die Regelung übernimmt ein Arduino OPEN-SMART blue, dieser hat bereits LEDs und Taster fest verbaut, so dass diese nicht extra angeschlossen werden müssen.

4 MINT Experiment Luftreiniger Modell mit Hepa Filter UV C Lampe

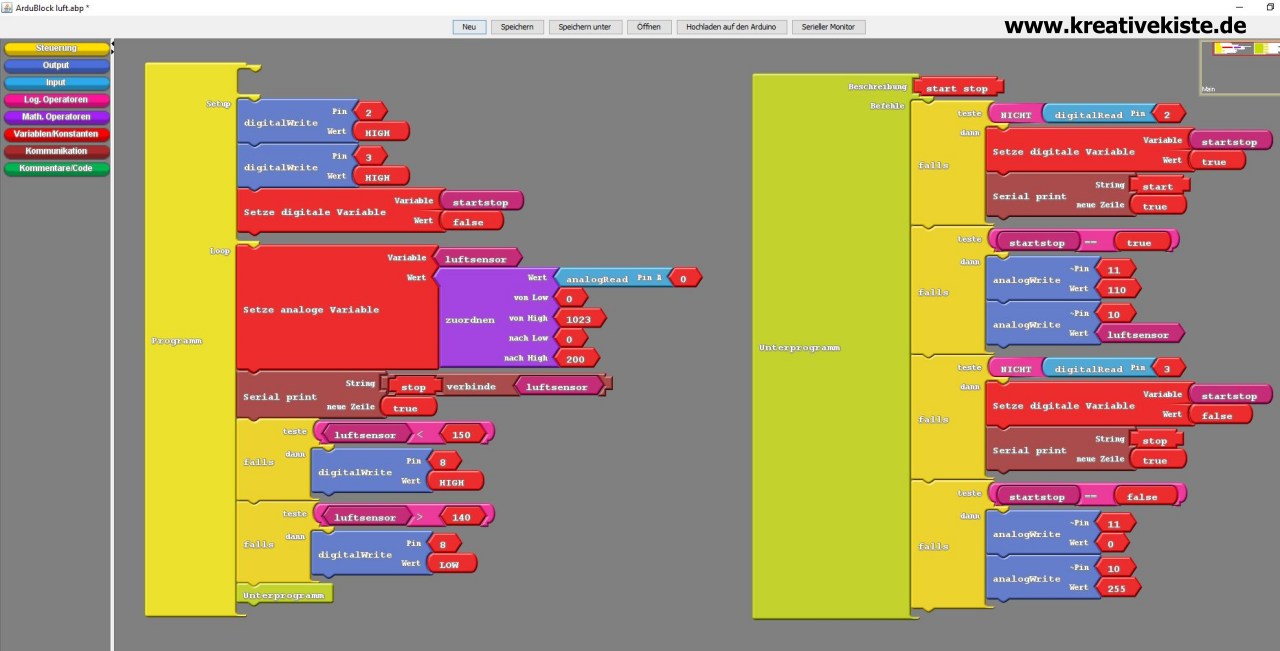

Das Programm dazu ist mit Ardublock (letsgoing) geschrieben. Anstatt eines Drucksensors der überwacht wie verschmutzt der Filtert ist, habe ich hier einen Poti (Potenziometer) angeschlossen. Über die Taster S1 und S2 wsird der Lüfter und die LEDs geschaltet. Ist der Lüfter zu stark verschmutzt, leuchtet die rote LED auf dem Arduino auf.

8 MINT Experiment Luftreiniger Modell mit Hepa Filter UV C Lampe

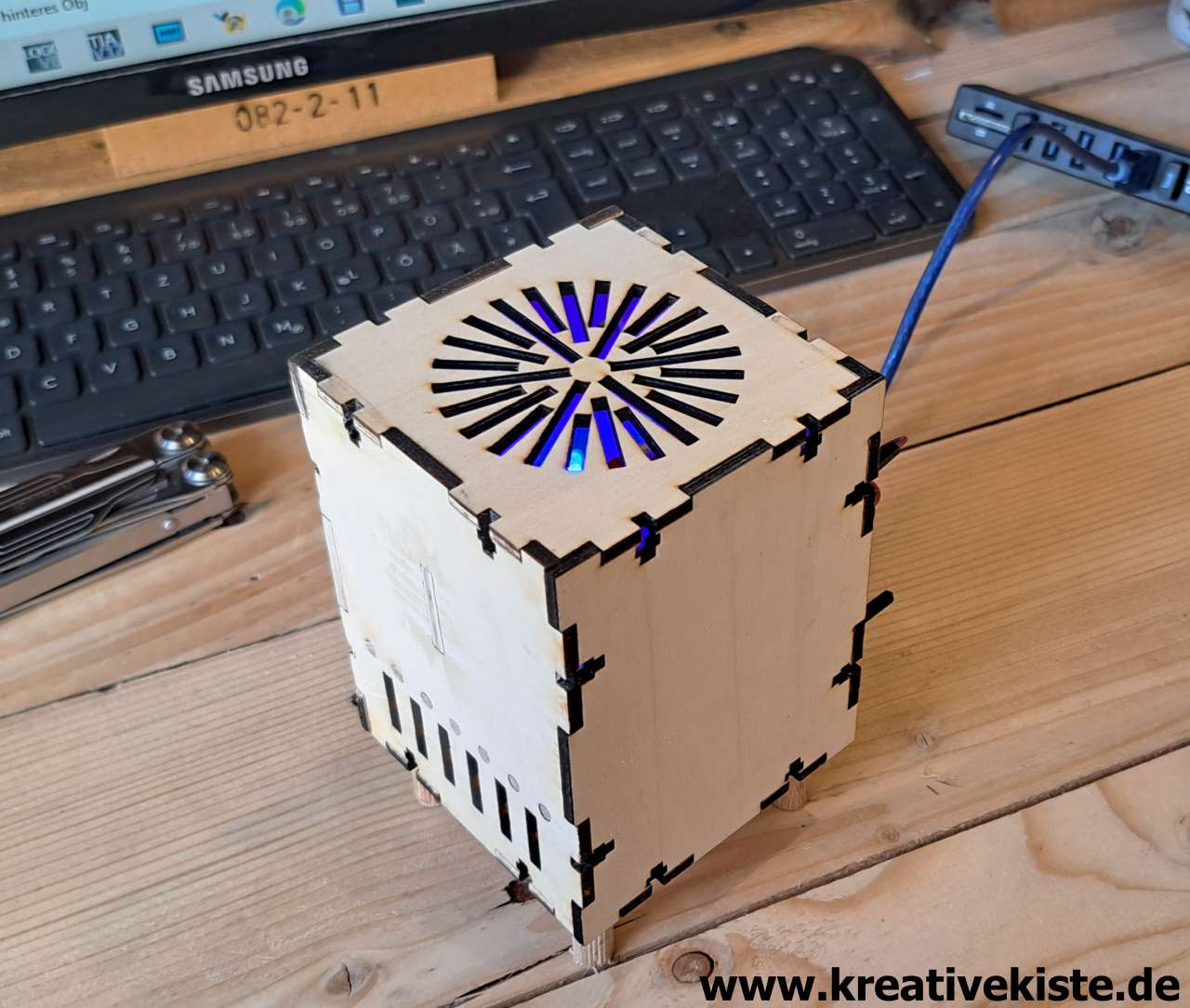

So sieht das Gehäuse geschlossen aus, wie schon erwähnt könnten hier noch M3 Schrauben und Muttern eingebaut werden.

5 MINT Experiment Luftreiniger Modell mit Hepa Filter UV C Lampe

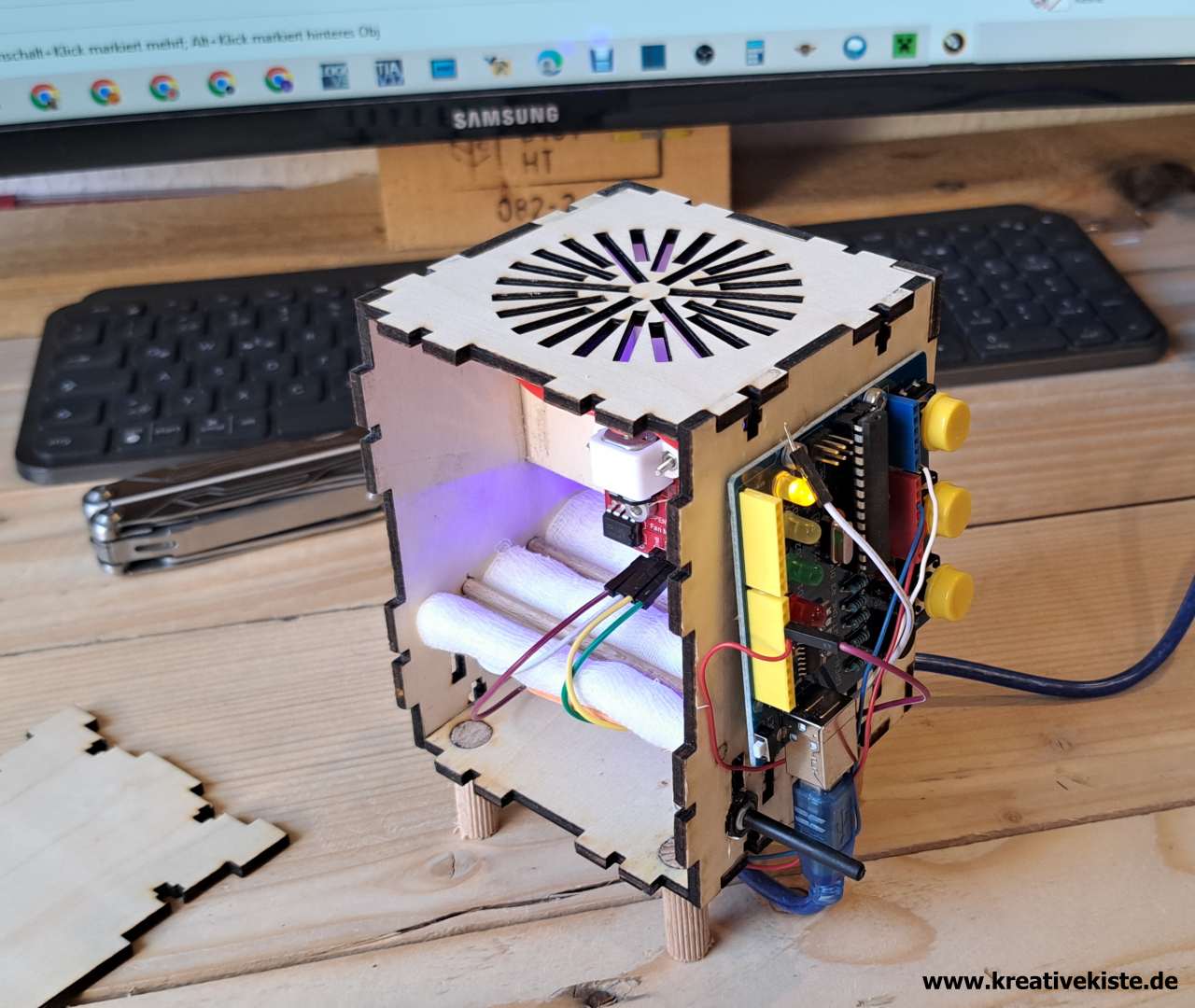

Hier sieht man noch den Filter (eine Mullbinde) die um die Rundhölzer gelegt worden ist.

6 MINT Experiment Luftreiniger Modell mit Hepa Filter UV C Lampe

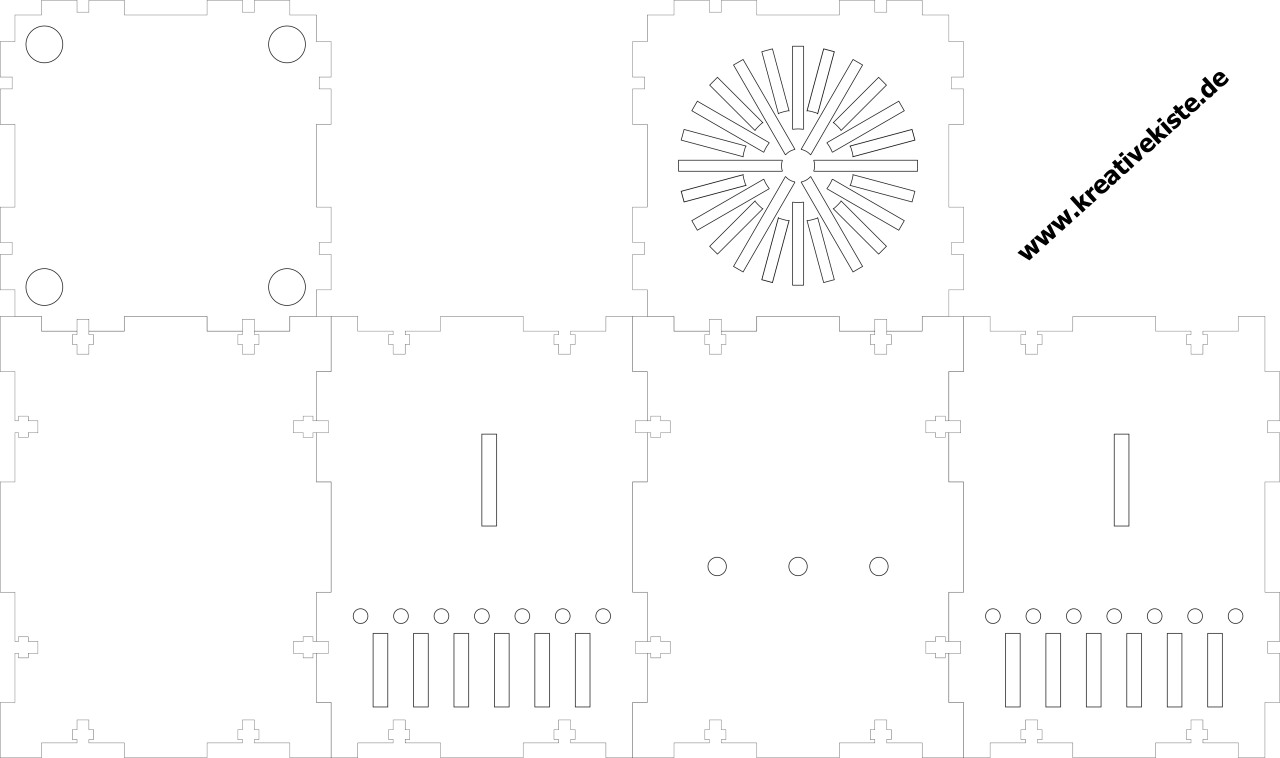

 Das ist die Vorlage mit Corel Draw erstellt.

7 MINT Experiment Luftreiniger Modell mit Hepa Filter UV C Lampe

UV-C-Lampe zum desinfizieren:

UV-C-Strahlung ist grundsätzlich in der Lage, Bakterien und Viren abzutöten. Hauptsächliche Einsatzgebiete von UV-C-Strahlung sind die Oberflächenentkeimung, die Raumluftdesinfektion oder die Wasseraufbereitung. Die Wirksamkeit von Desinfektionsmaßnahmen mit UV-C-Strahlung hängt von der Dosis ab: die Bestrahlungsstärke muss groß genug und die Bestrahlungszeit lang genug sein, um Mikroorganismen und Viren im gewünschten Umfang abtöten zu können. Desinfektion mit

Die desinfizierende Eigenschaft verdankt die ultraviolette Strahlung, (UV-Strahlung), der kurzen Wellenlänge und der damit verbundenen hohen Energie. Als Form der elektromagnetischen Strahlung liegt die Wellenlänge bei UV-C im Bereich zwischen 100 und 280 Nanometern. Damit ist sie wesentlich kürzer als bei dem für uns sichtbaren Licht – im Vergleich: Hier liegt der Bereich zwischen 380 bis 780 Nanometern. Hat eine UV-C-Lampe eine Wellenlänge von weniger als 280 Nanometern, bricht sie mit der Strahlung die chemischen Bindungen von Mikroorganismen auf. Diese Schädigungen der RNA oder DNA bewirken, dass Bakterien und Viren unfähig sind, sich zu vermehren.

HEPA Filter zur Luftreinigung

Ein HEPA Filter kann bis 99,9% der Staubpartikel aus der Luft entfernen. Zu diesen Partikeln zählen unter anderem auch Allergene, Viren, Bakterien, Chemikalien, Staub und viele mehr. Damit eigenen sich diese Filter natürlich besonders gut für Menschen mit Asthma, Allergien oder Atemproblemen aber auch seit der Covid-19 Pandemie werden HEPA Filter immer wichtiger, da sie dabei helfen, die Virenlast in Innenräumen zu reduzieren. Ein HEPA Filter ist in der Lage Krankheitserreger, die größer als 0,3 Mikrometer sind, abzufangen und sorgt somit für eine extrem hohe Luftqualität. Der sogenannte HEPA Filter besteht aus Zellulose, Glasfasern und anderen synthetischen Materialien, wobei die dünnen Filterschichten mehrlagig aufeinanderliegen, um ein Maximum an Partikel abfangen zu können.
